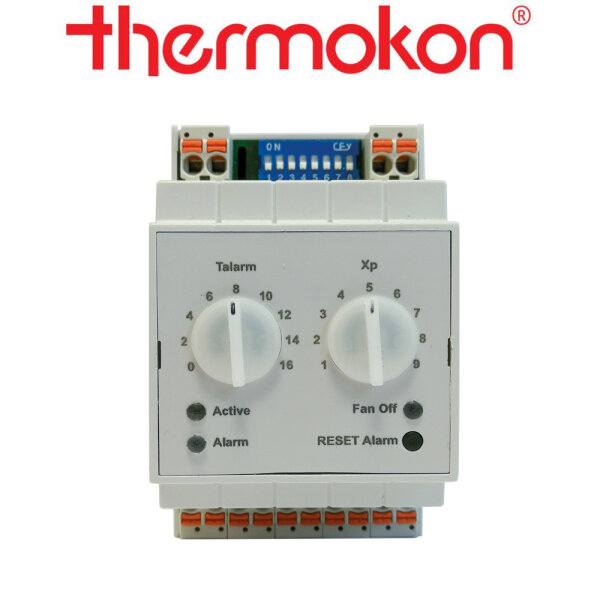

thermokon TFRe Elektronisches Frostschutzthermostat
Technische Daten
Messgrößen Temperatur
Ausgang Spannung 2x 0..10 V, Temperatur,
Stellgröße Ventilstellantrieb
Ausgang Schaltkontakt Lüfter:
Schließerkontakt (potentialfrei), 250 V ~ / 6 A, Alarm: Schließerkontakt
(potentialfrei), 30 V ~ / 1 A
Spannungsversorgung 15..24 V = (±10%) oder
24 V ~ (±10%) SELV
Leistungsaufnahme max. 2 VA (24 V ~)
Messbereich
Temperatur -10..+100 °C
Genauigkeit Temperatur ±1 K (typ. bei 0
°C)
Eingänge für passiven Sensor NTC10K (Standard), PT1000, Ni1000,
Ni1000TK5000, einstellbar, für externen Controller zur Vorgabe der Stellgröße,
für Lüfter (potentialfreier Kontakt)
Funktionen Frostschutzfunktion,
Ansteuerung Ventilstellantrieb, Alarm, einstellbarer P-Regler
(Temperatur)
Anzeige LED grün – Indikator Ventil, LED rot – Alarm, LED
gelb – Lüfter
Gehäuse ABS, weiß
Schutzart IP20 gemäß DIN EN
60529
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5
mm²
Umgebungsbedingung -40..+70 °C, max. 85% rH nicht
kondensierend
Montage vorbereitet zur Rastmontage auf Norm-Tragschiene
TS35 (35x7,5 mm) gemäß DIN EN 60715
Elektronisches Frostschutzthermostat zur Temperaturüberwachung von
Luft-/Warmwasser-Wärmetauschern, um Beschädigungen an der Lüftungsanlage zu
verhindern. Die Temperaturmessung erfolgt typischerweise durch einen
schnellansprechenden Fühler im Auslass des Wärmetauschers. Bei Unterschreitung
des eingestellten Grenzwerts übersteuert das TFRe das ursprüngliche Reglersignal
des Heizventils zu grösserer Ventilöffnung, um ein Einfrieren zu verhindern. Bei
weiter fallendender Temperatur wird als Anlagenschutz der Lüfter gestoppt und
die übergeordnete Steuerung alarmiert. Ein schnellansprechender Fühler (z.B.
TF14 mit KL4VA) zur Temperaturerfassung im Wasserauslass des Wärmetauschers ist
separat erhältlich.
