315 mm ø Außenluft-Box ALB.. WW mit Warmwasser-Heizregister und
Luftfilter
Einsatz-Funktion
Angenehmes Raumklima durch Zuführung externer Frisch luft, die gefiltert und
auto matisch auf die vorge - gebene Temperatur erwärmt wird. Das bewirken die
Außenluft-Boxen von Helios. Betriebsbereite Einheit zum Anschluss an
Rohrsysteme. Für viels ei tige Anwendungen im Ge werbebereich.
Beschreibung / Lieferumfang

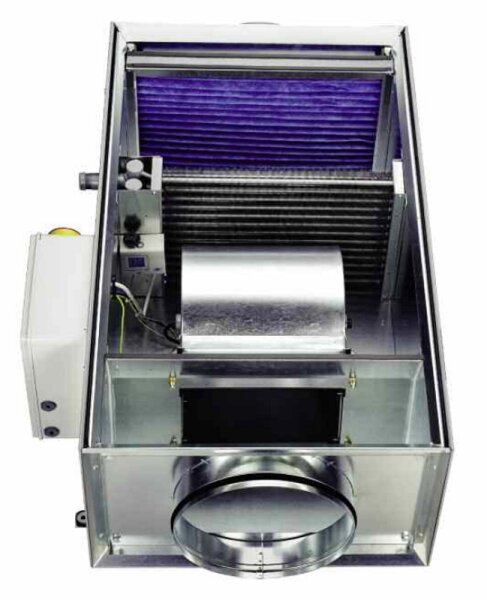

Im kompakten Flachgehäuse, das thermisch und akustisch iso liert ist, sind
Luftfilter, Venti - lator und Warmwasser-Heizung integriert. Die Lieferung
erfolgt anschlussfertig und beinhaltet eine externe Steuereinheit zur Bedienung
des Geräts, inklusive Verbindungskabel (8 Meter). An die Elektronik im
Klemmenkasten können wahl weise die im Lieferumfang enthaltenen Raum- oder
Kanal- Temperaturfühler (inkl. Anschlusskabel) angeschlossen werden, um die vor
gebbare Solltemperatur zu regeln.
Gehäuse
Stabile Konstruktion aus beschichtetem Stahlblech, doppelwandig und allseitig
gefüllt mit einer 30 mm dicken Auskleidung aus Mineralwolle. Deckel zu
Reinigungszwecken durch Schraubverschlüsse und Scharnier leicht aufklappbar.
Saug- und druckseitiger Rohr an - schlussstutzen mit Dichtlippen, abgestimmt auf
Norm-Rohr-ø. Keine Wärmebrücken, glatte Oberfläche für einfache Reinigung.
Integrierte Montagekonsolen mit Schwingungsdämpfer.
Filter
Das großflächige Filter für lange Reinigungsintervalle wird durch Aufklappen
des Gehäusedeckels frei zugänglich. Standardausführung in Klasse G 4. Filter
höherer Klassifikation in F 5 bzw. F 7 (siehe Zubehör) sind alternativ
einsetzbar. Die Reduzierung der Volumenleistung (siehe Kennlinie) ist zu
beachten. Eine periodische Filter kontrolle / -reinigung ist erforderlich. Die
Ausrüstung mit einer automatischen Überwachung DDS (siehe Zubehör) wird
empfohlen; entsprechende Bohrungen sind am Gehäuse der ALB vorge - sehen.
Ventilator
Die Volumenstromleistung kann mit der Steuereinheit in fünf Stufen geschaltet
werden. Geräuscharmer und leistungsstarker Radialventilator im Spiral - ge häuse
aus verzinktem Stahlblech. Motor- / Laufradeinheit für Service frei zugänglich.
Antrieb durch wartungs freien, mit für die Lebensdauer geschmierten
Kugellagermotor.
Heizregister
Lufterhitzer mit AL-Lamellen und versetzt angeordneten Kupferrohren erwärmen
die Außenluft auf die vorgegebene Solltemperatur. Die Regelung erfolgt bei
Anschluss einer Hydraulikeinheit (Zubehör) über die integrierte Steuerplatine.
Es erfolgt ein stetiger Abgleich zwischen Vorgabe und der vom Raum- oder
Kanalfühler gemessenen Temperatur. Eine Frostschutzschaltung ist serienmäßig
integriert. Max. Betriebsdruck 1,6 MPa. Wasseranschlussrohre mit Außengewinde.
Elektrischer Anschluss
Geräumiger Klemmenkasten in IP 55 außen am Gehäuse.
Motorschutz
Durch mit der Wicklung in Reihe geschalteten Thermokontakt. Nach Abkühlung
erfolgt eine automatische Wiederinbetriebnahme.
Geräusch
Die Typentabelle enthält das Abstrahlgeräusch und druckseitige Luftgeräusch
als Schalldruck in 1 m (Freifeldbedingungen). Falls erforderlich, ist bauseits
ein Telefonieschalldämpfer im Rohrsystem zu integrieren.
Steuerung
Die Fernbedienung ist im Lieferumfang enthalten und ermöglicht:
- 5-stufigen Betrieb.
- Temperaturregelung bei Anschluss von Raum- und /oder Kanaltemperaturfühler
(im Lieferumfang enthalten).
- Anti-Frost-Schutz.
- Ansteuerung der Hydraulikeinheit (Zubehör) zur Regelung des
WW-Heizregisters. Vorgabe von Min.- /Max.-Temperatur.
- Bedienung der Abluftsteuerung ALB-ASW (Zubehör) zur Regelung evtl.
angeschlossener Abluftventilatoren.
- Anzeige von Umgebungstemperatur, Ventilatorgeschwindigkeit und
Filterverschmutzung (mittels Druckdifferenzschalter, Zubehör).
Weitere Ein- und Ausgänge:
- Eingang für Schaltuhr (Nachtabsenkung).
- Eingang für Luft-Qualitätsfühler. Ausgang für z.B.
Klappensteuerung.
- Meldung der Störungsursache, Alarm.
