100 mm ø Radial-Rohrventilatoren InlineVent® SV
Zur Förderung mittlerer und kleinerer Luftvolumen gegen hohe Widerstände.
Speziell für direktes Zwischensetzen in Rohrsysteme konzipiert. Hohe
Druckleistung zur Überwindung von Reibungs-, Umlenkver lusten sowie
Aggregatwiderständen. Für viel seitige Anwendungen im Ge werbe-, Industrie- und
Wohn - bereich.
Besondere Eigenschaften
Geringer Platzbedarf und minimaler Bauaufwand, da geradlinige Durchströmung.
Aufwändige Umlenkungen entfallen. Ansaug- und Ausblasstutzen entsprechen den
Norm-Rohr-ø. Leistungsanpassung durch 100%ige Drehzahlsteuerbarkeit.
Einsetzbar in jeder Lage. Umfangreiches Zubehör. Aerodynamisch optimierte
Gehäusegestaltung.
Motor
Geschlossener, kugelgelagerter Außenläufermotor mit Feuchtschutz,
Isolationsklasse F, für Dauerbetrieb, wartungs- und funkstörungsfrei.
Motorschutz
Durch eingebaute Thermokontakte mit der Wicklung in Reihe verdrahtet, selbst
tätig aus- und nach erfolgter Abkühlung wieder einschaltend.
Montage
Ohne Einschränkungen in jeder Lage - waagrecht, senkrecht, schräg -
durch entsprechenden Einbau für Be- oder Entlüftung verwendbar. Zu Gunsten
minimaler Geräusche Einbau ins Rohrsystem vorzugsweise entfernt vom zu lüftenden
Raum.
Gehäuse

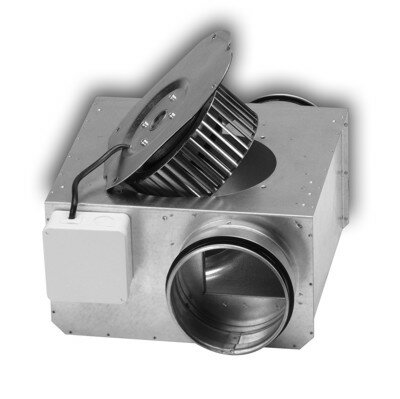

Flaches Gehäuse in kompakter Bauweise aus verzinktem Stahlblech. Saug- und
druckseitig mit Anschlussstutzen und Lippendichtung für Norm-Rohr-ø. Die
ausschwenkbare Motor-Laufrad-Einheit erlaubt Revision und Reinigung ohne
Demontage von Anlagebauteilen. Der Ausschwenkbereich ist bei der
Revisionsöffnung zu beachten.
Leistungsregelung
Von 0 – 100 % mittels elektronischem Steller oder Stufentrafo
möglich.
Elektrischer Anschluss
Klemmenkasten (IP 55) außen am Gehäuse.
Laufrad
Energiesparendes Radiallaufrad mit vorwärts gekrümmten Schaufeln. Für
geräuscharmen Lauf dynamisch ausgewuchtet.
Schutzart
Bei angeschlossenem Rohrsystem IP 54.
