Zentral-Lüftungsgeräte mit Wärmerückgewinnung
Stehende Ausführung
mit Luftleistungen bis ca. 1800 m3/h

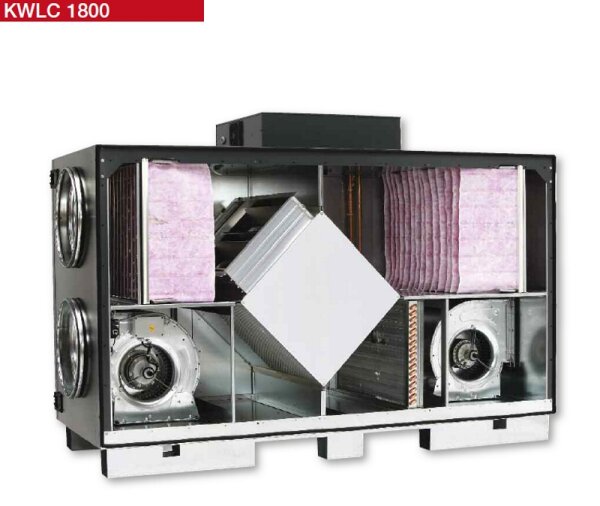

Kompaktaggregat KWLC 1800
für den Einsatz in trockener
Innenumgebung zur Be- und Entlüftung mit Wärmerückgewinnung. Geeignet als
Zentralgerät oder als dezentrale Lösung im gewerblichen und industriellen
Bereich.
Die Geräte entsprechen DIN EN 60 335-1.
Herausragende Eigenschaften
Einfachste Leitungsführung.
Gerät ist für Montage von beiden Seiten über Türen zugänglich. Für die Montage
kann das Gerät um 180° gedreht werden, so dass Außen- und Fortluft- sowie Ab-
und Zuluftanschlüsse links wie rechts erfolgen können. Durch diese Möglichkeiten
entfallen Bögen und lange Leitungsstrecken. Sie reduzieren Verluste und erhöhen
den Anlagen-Wirkungsgrad.
Doppelwandiges Gehäuse mit 50 mm starker
Mineralwolle- Füllung bewirkt hervorragende Wärmeisolation und hohe
Schalldämmung.
Beschreibung
Gehäuse Doppelwandig aus verzinktem
Stahlblech, mit 50 mm starker Mineralwolle-Isolation. Lackiert in RAL 7015,
grau.
Seitentüren sind durch Umlegen der Verschlussgriffe einfach zu öffnen.
Dadurch werden alle Elemente frei zugänglich.
Optimal für Reinigung,
Filterwechsel und Service.
Rohranschluss ø 400 mm.
Wärmetauscher
Großflächig mit hohem Wir kungs - grad. Aus
Aluminium in robuster Ausführung. Für Reinigung zugänglich und entnehmbar.
Luftförderung
Zwei geräuscharme und energie sparende
Radialventilatoren sorgen für die Zu- und Ab führung der Luft. Sie sind
wartungsfrei und für evtl. Reinigung herausnehmbar.
Luftfilter
Außen- und
abluftseitig serienmäßig mit Pollenfiltern der Klasse F 7 ausgestattet.
Alle
Filter für Reinigung und Austausch entnehmbar.
Vereisungsschutz
Eine automatische Thermostatschaltung
verhindert bei Minustemperaturen die Vereisung des Wärmetauschers.
Leistungsregelung
Ist über das in einer Distanz von bis
zu 50 m montierbare Bedienelement mit 12 m Verbindungsleitung (im Lieferumfang
enthalten) möglich.
Das Gerät arbeitet in zwei Betriebsstufen „Normal“ und
„Abgesenkt“. Diese beiden Grundeinstellungen werden bei der Installation im
Anschlusskasten vorgenommen. Die integrierte Wochenschaltuhr
übernimmt die
automatische Steuerung mit Wochenzeitschalt-Programm auf Absenkbetrieb bzw.
Abschalten des Ventilators.
Am Bedienelement wird die Betriebsart
Normal-/Absenk- Betrieb angezeigt.
Bei Absenk-Betrieb kann mit dem
Bedienelement für eine vorgegebene Dauer von 60, 120 oder 180 Min. auf
Normalbetrieb umgeschaltet werden. Danach schaltet das Gerät automatisch in den
Absenkbetrieb um.
Eine Nachtabsenkung der Zulufttemperatur um 3 °C ist
aktivierbar.
Relais-Ausgang
Frostalarm PWW-Register
Gesamt-Alarm
(Filterüberwachung, Frostschutz Wärmetauscher, Störung)
Gerät extern
Aus/Ein
Druckdifferenz-Schalter für Filterüberwachung serienmäßig
integriert.
Nachheizung
Bei sehr niedrigen Außentemperaturen kann die
Zuluft mittels Heizregister zusätzlich erwärmt werden.
Elektro-Nachheizung (Type ..EH) Steuerung über eingebauten,m einstellbaren
Thermostat.
PWW-Warmwasser-Heizung (Type ..WW) Zulufttemperatur-Regelung mit
einstellbarer Solltemperatur und
Min.-/Max-Begrenzung über integrierte
Steuerung. Für die Ansteuerung des PWWHeizregisters wird der Einsatz der
Hydraulikeinheit (WHSH 1100 24 V (0-10V), Zubehör) empfohlen.
Sommerbetrieb
Die Geräte verfügen über eine
Bypass-Funktion. Mit Hilfe eines Stellmotors wird die Luft im Sommer am
Wärmetauscher
vorbeigeführt. Elektrischer Anschluss Gut zugänglicher,
großräumiger Anschlusskasten auf Gehäuseoberseite.
Kondensatanschluss
Ablaufstutzen unten auf einer
Stirnseite. Lieferung inkl. Siphon. Bauseitig über 3° Ge fälle an Abflussleitung
an zuschließen. Frostschutzüber wachung über
selbstregulierendes Heizkabel
wird empfohlen.
