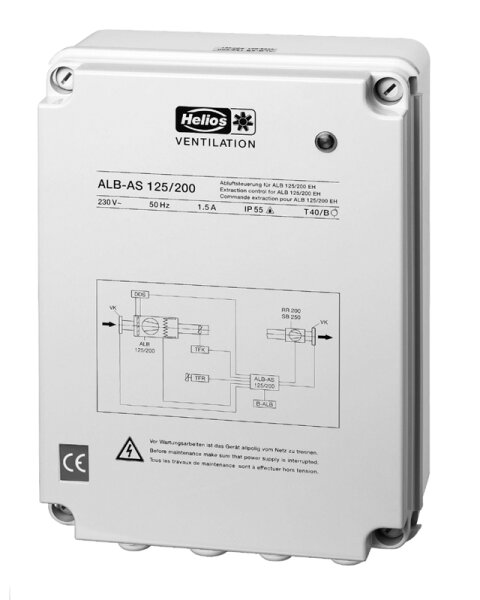

Abluftsteuerung
Steuereinheit zur Regelung eines Ab luftventilators (max. 1,5 A) in Ab -
hängigkeit der Drehzahl des Zuluftventilators. Ermöglicht synchronen,
bedarfsgerechten Betrieb der An - lage (Zu- und Abluft) auf drei (aus fünf
wählbaren) Drehzahlstufen, (Werkseinstellung 80, 130, 230 V). Die Steuereinheit
ist mit dem Zuluftgerät durch ein Steuerkabel verbunden, die Einstellung erfolgt
direkt am Betriebsschalter B-ALB (Zubehör, Best.-Nr. 2734). ALB-AS.. erlaubt den
Anschluss von einem oder mehreren drehzahlsteuerbaren Ventilatoren bis zur
Nennbelastung. Zusätzlich kann je eine Abluft- und Zuluftklappe betrieben
werden, die sich mit Einschalten des Ventilators öffnen.
Spannung 230V 1~, 50 Hz/400V 2~, 50 Hz
Belastbarkeit max. 13,3
A
Schutzart IP 54
Maße mm B 236 X H 128 X T 316
Gewicht ca. 4,3
kg
Schaltplan-Nr. SS-900
