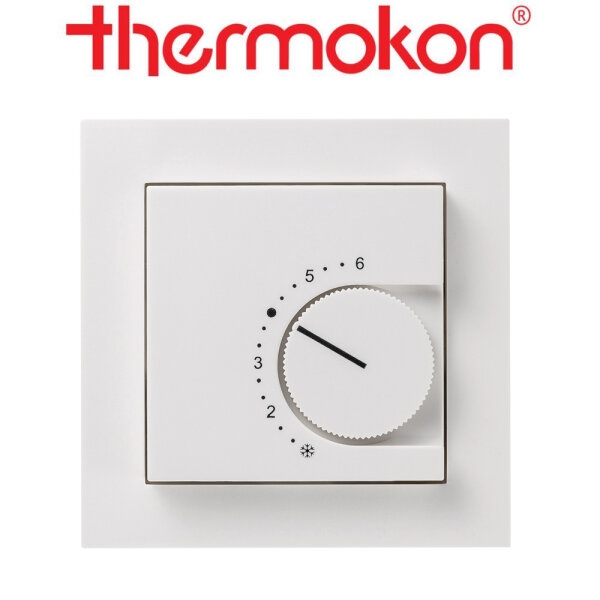

thermokon WRF07 Unterputz-Raumbediengerät
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V, min.
Last 5 kO
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV
Leistungsaufnahme TRV: typ. 0,42 W (24 V =) | 0,84 VA (24 V
~)
Messbereich Temperatur 0..+50 °C, passiv: -35..+70 °C
Genauigkeit
Temperatur passiv: abhängig vom verwendeten Sensor, TRV : ±1% vom
Messbereich (typ. bei 21 °C)
Schalterprogramm Berker S.1, B.3 Aluminium,
B.7 Glas, Q.1, Q.3, K.5 Aluminium | Edelstahl
Schalterprogr.
Busch-Jaeger Busch-balance® SI, Busch-Duro 2000® SI, Reflex SI, solo®,
future® linear, impuls, Busch-axcent®, alpha nea®
Schalterprogramm
Feller EDIZIOdue
Schalterprogramm Gira E2, E3, Standard 55, Esprit,
Event, Flächenschalter
Schalterprogramm Jung LS 990, A 500, AS 500, A
plus, A creation, CD 500
Schalterprogramm Merten M-Smart, M-Plan, 1-M,
Atelier-M, M-Pure, Artec, Artec Edelstahl, Antik
Schalterprogramm
Peha AURA, AURA Glas
Sollwertsteller (P) Potentiometer, 3-Leiter
Anschluss, Standardwert 10 kO (andere Werte auf Anfrage), aktiver Ausgang 0..10
V (optional)
Drehschalter (S) Mini-Drehschalter zur
Lüfterstufenverstellung mit bis zu 5 Schaltstufen verfügbar (bitte anfragen),
Schaltleistung max. 24 V =/~, 5 W
Taster (T) zur Präsenzmeldung,
Schaltleistung max. 600 mW
Leuchtdiode (D) zur Statusrückmeldung, grün
(Standard), mehrere LEDs möglich (z.B. grün, gelb,
rot)
Gehäuse Zentralscheibe im Design des Schalterherstellers (Aussehen
kann variieren)
Schutzart IP20 gemäß DIN EN 60529
Anschluss
elektrisch Schraubklemme, max. 1,5 mm²
Umgebungsbedingung 0..+50
°C, max. 85% rH nicht kondensierend
Montage Unterputz in Standard
UP-Dose (Ø=60 mm, Tiefe mind. 45 mm)
Hinweise weitere Varianten siehe
Kapitel Raum-Regler, weitere Sensoren | Bedienelemente | Schalterprogramme auf
Anfrage
Wippschalter (S) zur Lüfterstufenverstellung, optionale
Schaltstufen, 0/I oder 0/I/II, Schaltleistung max. 24 V =/~, 5 W
Ein optisch ansprechendes Unterputz-Raumbediengerät im Design diverser
Schalterhersteller. Verfügbar in verschiedenen Farbtönen und diversen
Beschriftungsvarianten. Mögliche Bedienelemente sind Potentiometer
(Sollwerteinstellung), LEDs (optischer Rückmeldung), Tasten (Präsenzmeldung) und
Wippschalter (Betriebsartenumschaltung). Auf Wunsch kann zusätzlich ein
Temperatursensor ergänzt werden. Die abziehbare Anschlussklemme ermöglicht eine
Vorab-Verdrahtung.
