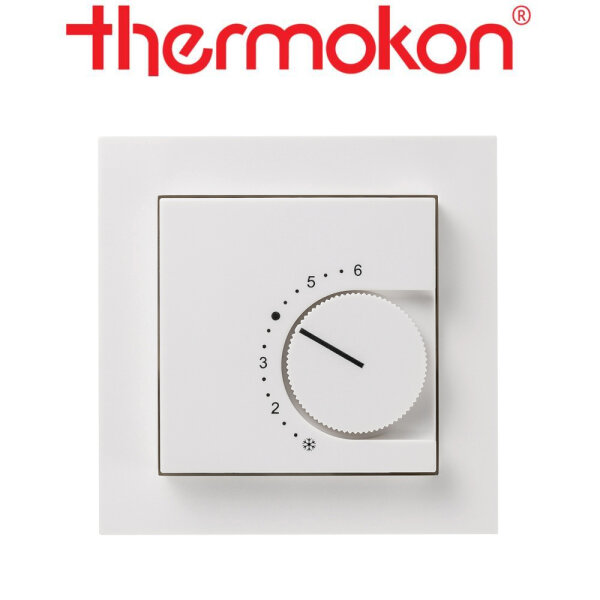

thermokon WRF07 P rH AO2V RS485 BACnet (MS/TP) BTyp1 Gira E2 reinweiß seidenmatt
Raum-Regler Temperatur + Feuchte - AO2V RS485 BACnet
Technische Daten
Messgrößen Temperatur
Ausgang Spannung AO2V: 2x 0..10
V
Netzwerktechnologie LON FT (free topology), RS485
Modbus
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV
Leistungsaufnahme RS485 Modbus: typ. 0,8 W (24 V =) | 2,5 VA (24 V
~), LON: typ. 1,3 W (24 V =) | 1,5 VA (24 V ~)
Messbereich
Temperatur 0..+50 °C
Genauigkeit Temperatur ±0,5 K (typ. bei 21
°C)
Eingänge digital, potentialfreie Schaltkontakte
Schalterprogramm
Berker S.1, B.3 Aluminium, B.7 Glas
Schalterprogr.
Busch-Jaeger Busch-balance® SI, solo® *, future® linear *, Busch-axcent®
*
Schalterprogramm Feller EDIZIOdue
Schalterprogramm Gira E2,
E3, Standard 55, Esprit, Event, Flächenschalter *
Schalterprogramm
Jung LS 990 *, A 500, AS 500, A plus, A creation, CD 500
*
Schalterprogramm Merten M-Smart, M-Plan, 1-M, Atelier-M, M-Pure, Artec
*, Antik *
Schalterprogramm Peha AURA, AURA
Glas
Funktionen AO2V: 2 Eingänge, 2 Ausgänge 0..10 V, DO2R: 2 Eingänge,
2 Ausgänge Relais, DO2T: 2 Eingänge, 2 Ausgänge Triac, OVR: 2 Eingänge, 2
Ausgänge (1x 0..10 V, 1 Relais), OVT: 2 Eingänge, 2 Ausgänge (1x 0..10 V, 1
Triac)
Anzahl Tasten 4
Anzeige LCD 34x21 mm,
monochrom
Gehäuse PC, reinweiß glänzend, reinweiß matt, aluminium,
anthrazit, Rahmenfarbe kann geringfügig abweichen
Schutzart IP30 gemäß
DIN EN 60529
Anschluss elektrisch Schraubklemme, max. 1,5 mm²,
steckbar
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht
kondensierend
Montage Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe
mind. 45 mm), DO2T, DO2R, OVR, OVT mit IO-Erweiterung benötigen 2 Standard
UP-Dosen Ø=60 mm und Doppelrahmen (alternativ kann die IO-Einheit in einer
tiefen UP-Dose untergebracht oder bis zu 10 m abgesetzt
werden)
Lieferumfang Software zur Konfiguration (kostenlos via
Download)
Hinweise weitere Varianten siehe Kapitel Raumbediengeräte, *
im Schalterprogramm mit Zwischenrahmen, bei Bestellung bitte Schalterprogramm
angeben, bei Bestellung bitte Beschriftungstyp angeben, BUS: nur mit
Beschriftung Typ 1 und 2 erhältlich
Der Unterputz-Raumregler mit Sollwertverstellung und Präsenztaste dient zur
individuellen Temperatursteuerung in Wohn-, Hotel- und Büroräumen. Das Gerät mit
4 Bedientasten und LCD kann in die gängigsten Schalterprogramme integriert
werden, ist in vielen Farbvarianten verfügbar und eignet sich somit vor allem
für designorientierte Bauvorhaben. Je nach Typ lassen sich stetige
2-Punkt-Regler oder auch 6-Wege-Ventile zum Heizen oder Kühlen ansteuern. Die
abziehbare Anschlussklemme ermöglicht eine Vorab-Verdrahtung.
