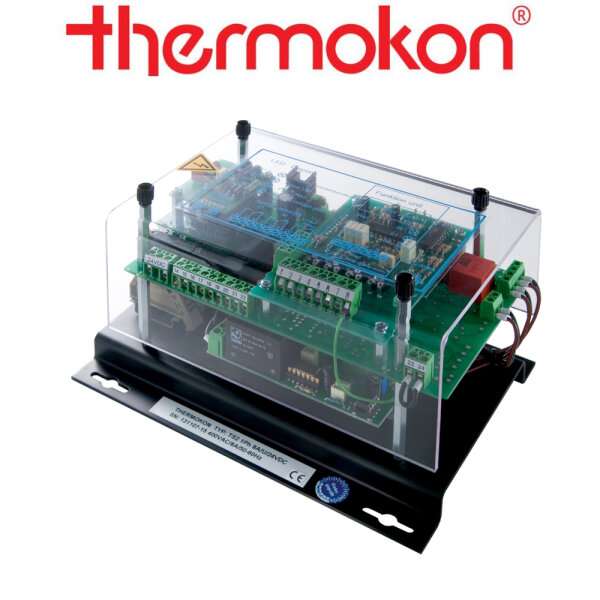

thermokon TS2 3-phasig 3-ph 90 A 60 kW
Thyristor-Leistungssteller - Phasenanschnitt
Technische Daten
Ausgang Spannung Referenzspannung für Potentiometer: 10 V =
Ausgang
Schaltkontakt Meldekontakt bei Störzustand, Wechselkontakt potentialfrei
für 230 V ~ / 2 A, Meldekontakt bei 100% Ua, Wechselkontakt potentialfrei für
230 V ~ / 2 A, Betriebsmeldung, Wechselkontakt potentialfrei für 230 V ~ / 2A,
Leistungsausgang für ohmsche und induktive Lasten: 75 A: 50 kW (400 V ~ / 75 A)
| 90 A: 60 kW (400 V ~ / 90 A) | 120 A: 78 kW (400 V ~ / 120
A)
Spannungsversorgung L1, L2, L3: 400 V ~ (± 15%) 48..62 Hz
selbstsynchronisierend
Eingänge Ansteuerung mit Sollwertsignal 0..10 V
=, 0..20 mA oder 4..20 mA (einstellbar über DIP-Schalter), Eingang für
Potentiometer 2,5..10 kO, Eingang für PTC gemäß DIN
44081
Funktionen Phasenanschnitt, optional
Schwingungspaket
Anzeige 9 LEDs zur Anzeige des
Gerätestatus
Gehäuse Aluminium mit
Plexiglas-Abdeckung
Schutzart IP23 gemäß DIN EN 60529
Anschluss
elektrisch Leistungsanschlüsse, M8 Anschlussschraube für Kabelschuh,
Anschluss Steuerelektronik, max. 1,5 mm²
Umgebungsbedingung 0..+55
°C
Montage 4 Befestigungsbohrungen Ø=8 mm für die Montage auf verzinkten
Montageplatten (Schaltschrank)
Thyristor-Leistungssteller dienen als Stellglieder für die industrielle
Leistungssteuerung (z.B. Lüfter, Pumpen, Lampen, Heizregister, Industrieöfen).
Ihr robuster und kompakter Aufbau ermöglicht eine verschleißfreie Steuerung mit
hohem Wirkungsgrad.
Auftragsbezogene Fertigung. Storno, Umtausch oder Rückgabe nicht möglich.
