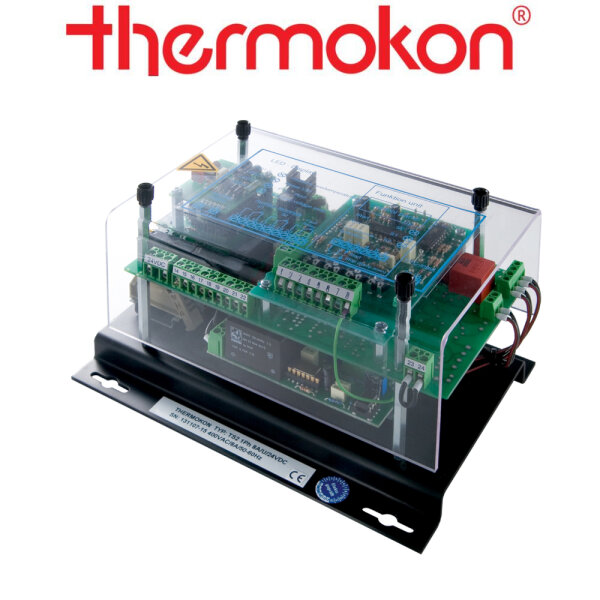

thermokon TS2 3-phasig 3-ph 75 A 50 kW
Thyristor-Leistungssteller - Phasenanschnitt
Technische Daten
Ausgang Spannung Referenzspannung für Potentiometer: 10 V =
Ausgang
Schaltkontakt Meldekontakt bei Störzustand, Wechselkontakt potentialfrei
für 230 V ~ / 2 A, Meldekontakt bei 100% Ua, Wechselkontakt potentialfrei für
230 V ~ / 2 A, Betriebsmeldung, Wechselkontakt potentialfrei für 230 V ~ / 2A,
Leistungsausgang für ohmsche und induktive Lasten: 75 A: 50 kW (400 V ~ / 75 A)
| 90 A: 60 kW (400 V ~ / 90 A) | 120 A: 78 kW (400 V ~ / 120
A)
Spannungsversorgung L1, L2, L3: 400 V ~ (± 15%) 48..62 Hz
selbstsynchronisierend
Eingänge Ansteuerung mit Sollwertsignal 0..10 V
=, 0..20 mA oder 4..20 mA (einstellbar über DIP-Schalter), Eingang für
Potentiometer 2,5..10 kO, Eingang für PTC gemäß DIN
44081
Funktionen Phasenanschnitt, optional
Schwingungspaket
Anzeige 9 LEDs zur Anzeige des
Gerätestatus
Gehäuse Aluminium mit
Plexiglas-Abdeckung
Schutzart IP23 gemäß DIN EN 60529
Anschluss
elektrisch Leistungsanschlüsse, M8 Anschlussschraube für Kabelschuh,
Anschluss Steuerelektronik, max. 1,5 mm²
Umgebungsbedingung 0..+55
°C
Montage 4 Befestigungsbohrungen Ø=8 mm für die Montage auf verzinkten
Montageplatten (Schaltschrank)
Thyristor-Leistungssteller dienen als Stellglieder für die industrielle
Leistungssteuerung (z.B. Lüfter, Pumpen, Lampen, Heizregister, Industrieöfen).
Ihr robuster und kompakter Aufbau ermöglicht eine verschleißfreie Steuerung mit
hohem Wirkungsgrad.
