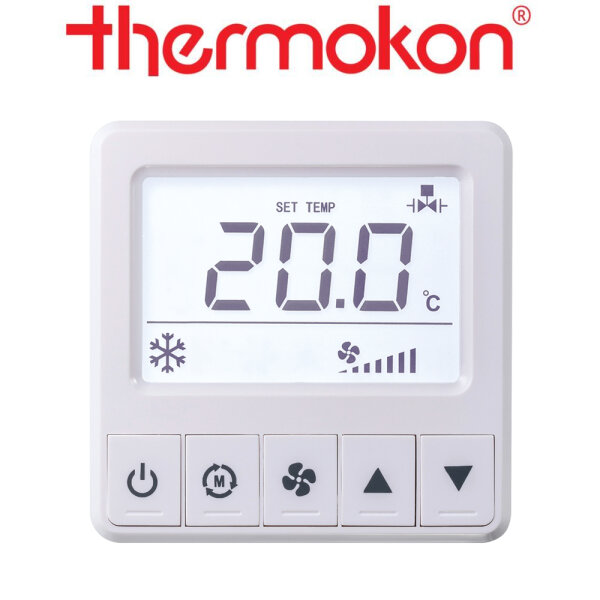

thermokon LCF02 6WV Fancoil
Fancoil-Regler Temperatur - aktiv
Technische Daten
Messgrößen Temperatur
Ausgang Spannung Typ C: 0..10 V (Kühlen),
Typ 6WV: 0..10 V (6-Wege-Ventil Heizen & Kühlen)
Ausgang
Schaltkontakt 3x Schließerkontakt (Lüfterstufen | Fancoil), Typ C:
zusätzlich 1x Schließerkontakt (Kühlen), 250 V, max. Last 5
A
Spannungsversorgung 15..24 V = (±10%)
SELV
Leistungsaufnahme typ. 3 W (24 V =)
Messbereich
Temperatur +1..+50 °C
Genauigkeit Temperatur ±1 K (typ. bei 21
°C)
Eingänge 1x Eingang digital für potentialfreien Kontakt
(Fensterkontakt, Taupunktwächter), 1x Eingang digital für potentialfreien
Kontakt (Bewegungsmelder,
Keycard-Schalter)
Bedienfunktionen Sollwertverstellung +1..+50 °C,
Werkseinstellung (+16..+30°C)
Anzeige LCD 64x41 mm,
Hintergrundbeleuchtung weiß
Gehäuse ABS, reinweiß
Schutzart IP20
gemäß DIN EN 60529
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Umgebungsbedingung -10..+50 °C, max. 85% rH nicht
kondensierend
Montage Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe
mind. 45 mm)
Das Fancoil Raumthermostat mit Kühlregler bzw. Ansteuerung von
6-Wege-Ventilen dient zur individuellen Temperatursteuerung in Wohn-, Industrie-
und Geschäftsräumen. Es ist für Gebläsekonvektoren mit 2- (Typ C) oder
4-Rohrsystemen (Typ 6WV) ausgelegt. Mit dem modernen Design kombiniert das Gerät
Digitaltechnik mit einem großen LCD und zusätzlichen Bedientasten, mit denen der
Einzelraumregler intuitiv bedient werden kann. Das Gerät ist konzipiert für die
Montage auf einer Unterputzdose.
