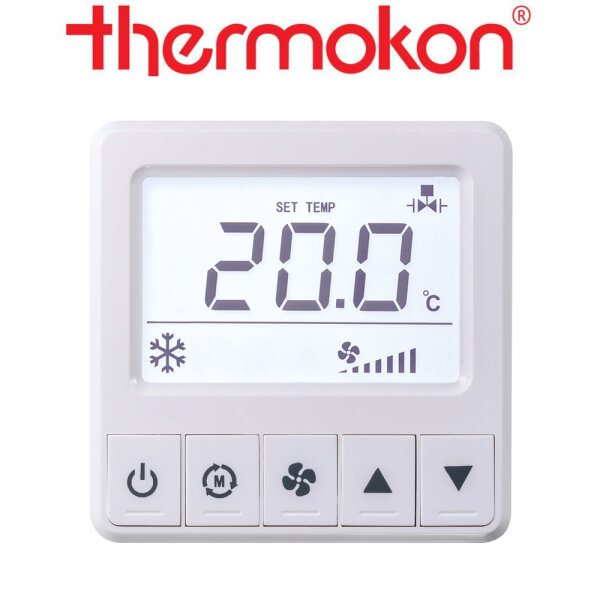

thermokon LCF02 5DO RS485 Modbus 24 V
Fancoil-Regler Temperatur - BUS 24 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung Typen 2AO3DO: 2x 0..10 V
= (Heizen & Kühlen oder Ansteuerung 6-Wege-Ventil), Typen 3AO2DO: 3x 0..10 V
= (Ansteuerung EC-Lüfter, Heizen & Kühlen oder Ansteuerung 6-Wege-Ventil),
min. Last 10 kO
Ausgang Schaltkontakt Typen 5DO: 5x Schließerkontakt (1x
Heizen, 1x Kühlen, 3x Lüfterstufen), Typen 2AO3DO: 3x Schließerkontakt (3x
Lüfterstufen), Typen 3AO2DO: 2x Schließerkontakt (Heizregister 3-stufig), 240 V:
Last max. 3 A
Netzwerktechnologie RS485
Modbus
Spannungsversorgung 15..24 V = (±10%)
SELV
Leistungsaufnahme typ. 3 W (24 V =)
Messbereich
Temperatur +1..+50 °C
Genauigkeit Temperatur ±1 K (typ. bei 21
°C)
Eingänge 1x Eingang für Change-over Sensor NTC10k, 1x Eingang
digital für potentialfreien Kontakt (Fensterkontakt, Taupunktwächter), 1x
Eingang digital für potentialfreien Kontakt (Bewegungsmelder,
Keycard-Schalter)
Bedienfunktionen Sollwertverstellung +1..+50 °C,
Werkseinstellung (+16..+30°C)
Anzeige LCD 64x41 mm,
Hintergrundbeleuchtung weiß
Gehäuse ABS, reinweiß
Schutzart IP20
gemäß DIN EN 60529
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Umgebungsbedingung -10..+50 °C, max. 85% rH nicht
kondensierend
Montage Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe
mind. 45 mm)
Der Fancoil-Regler dient zur individuellen Temperatursteuerung in Wohn-,
Industrie- und Geschäftsräumen. Er bietet zwei konfigurierbare, digitale
Eingänge beispielsweise für Raumbelegung, Fensterkontakt, Taupunktwächter oder
Change-Over, einen Eingang für einen externen Temperaturfühler und RS485 Modbus
zur Konfiguration von Regler und Gerät. Mit dem modernen Design kombiniert das
Gerät Digitaltechnik mit einem großen Display und zusätzlichen Bedientasten, mit
denen der Einzelraumregler intuitiv bedient werden kann. Das Gerät ist
konzipiert fu¨r die Montage auf einer Unterputzdose.
