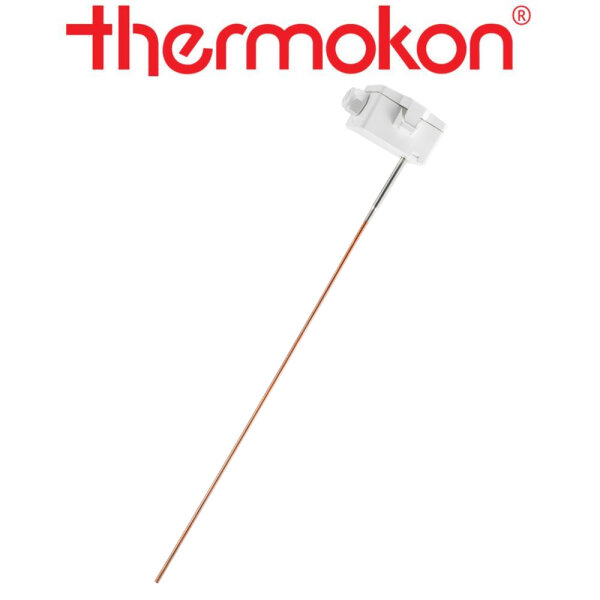

thermokon MWF400+ Kanal-Mittelwertfühler aktiv
Kanal-Mittelwertfühler -30..+80 °C - aktiv 0..10 V / 4..20 mA
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V oder 0..5
V, min. Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500
O
Ausgang passiv PT100 | PT1000 | Ni1000 | Ni1000TK5000 | Ni891, NTC10k
| NTC20k | NTC1,8k
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~
(±10%) SELV, TRA: 15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ. 0,4
W (24 V =) | 0,8 VA (24 V ~), TRA: max. 0,5 W (24 V =)
Messbereich
Temperatur passiv: -30..+80 °C, abhängig vom verwendeten
Sensor
Ausgangssignalbereich Temp. TRV | TRA:, Skalierung Analogausgang,
-20..+80 °C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50
| -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, am
Messumformer einstellbar
Temperatureinsatzbereich zulässige
Arbeitstemperatur, Fühlerrute -30..+80 °C, Gehäuse: -35..+70 °C
Genauigkeit
Temperatur ±0,5 K (typ. bei 21 °C im Standardmessbereich), passiv: abhängig
vom verwendeten Sensor
Gehäuse USE-S-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5
mm²
Fühlerrute Kupfer, Ø=4 mm, Einbaulänge 400 mm, Fühlerhals: Edelstahl
V4A, Ø=6 mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang inkl. Montageclip USE-S-Gehäuse reinweiß
Ein Kanal-Mittelwertfühler mit biegsamer Rute zur Erfassung der
Durchschnittstemperatur bei Temperaturschichtungen in gasförmigen Medien, z.B.
Lüftungs- und Klimakanälen. Die Optionen mit Relais-Ausgang für einen
2-Punktregler oder ein 2-stufiger 2-Punktregler und LCD mit Farbwechsel erlauben
eine Vielzahl von Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über
die Thermokon USEapp individuell konfiguriert werden. Werkzeugloses Öffnen,
Schließen und Verkabeln sowie entnehmbare Kabeleinführungen gewährleisten eine
einfache, schnelle und bequeme Montage.
