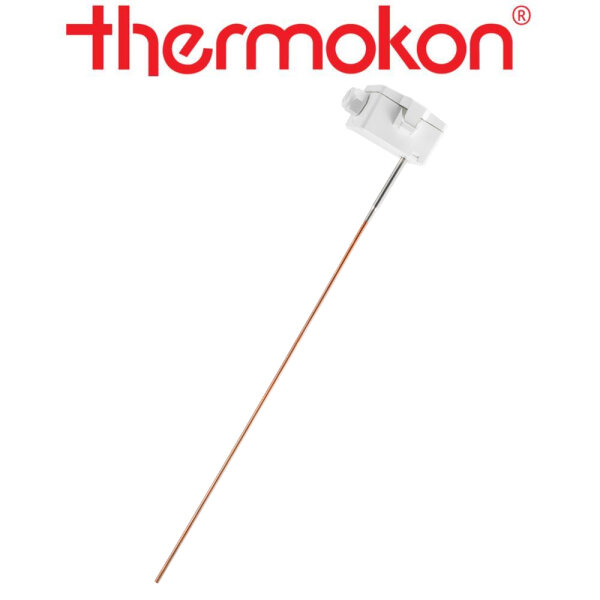

thermokon MWF400+ TRV MultiRange Relais Kanal-Mittelwertfühler
aktiv
Kanal-Mittelwertfühler -30..+80 °C - aktiv 0..10 V + Relais
Technische Daten
Messgrößen Temperatur
Ausgang Spannung 0..10 V oder 0..5 V
(einstellbar über Jumper; live-zero-Konfiguration über App oder uConfig), min.
Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500 O
Ausgang
Schaltkontakt Relais: 2x Schließerkontakt NO potentialfrei für 24 V ~ oder
24 V = / 3 A, optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT
(free topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29
V ~ SELV, A: 15..35 V = SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3
VA (24 V ~)
Ausgangssignalbereich Temp. Skalierung Analogausgang,
-20..+80 °C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50
| -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C,
optional parametrierbar über App oder
uConfig
Temperatureinsatzbereich zulässige Arbeitstemperatur, Fühlerrute
-30..+80 °C, Gehäuse: -35..+70 °C, LCD: -20..+70 °C
Genauigkeit
Temperatur ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Anzeige LCD 29x35 mm mit
RGB-Hintergrundbeleuchtung, optional
Gehäuse USE-M-Gehäuse, PC,
reinweiß, LCD: Deckel PC, transparent
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5 mm²
Fühlerrute Kupfer, Ø=4
mm, Einbaulänge 400 mm, Fühlerhals: Edelstahl V4A, Ø=6
mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang inkl. Montageflansch MF6DS flexibel
Ein Kanal-Mittelwertfühler mit biegsamer Rute zur Erfassung der
Durchschnittstemperatur bei Temperaturschichtungen in gasförmigen Medien, z.B.
Lüftungs- und Klimakanälen. Die Optionen mit Relais-Ausgang für einen
2-Punktregler oder ein 2-stufiger 2-Punktregler und LCD mit Farbwechsel erlauben
eine Vielzahl von Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über
die Thermokon USEapp individuell konfiguriert werden. Werkzeugloses Öffnen,
Schließen und Verkabeln sowie entnehmbare Kabeleinführungen gewährleisten eine
einfache, schnelle und bequeme Montage.
