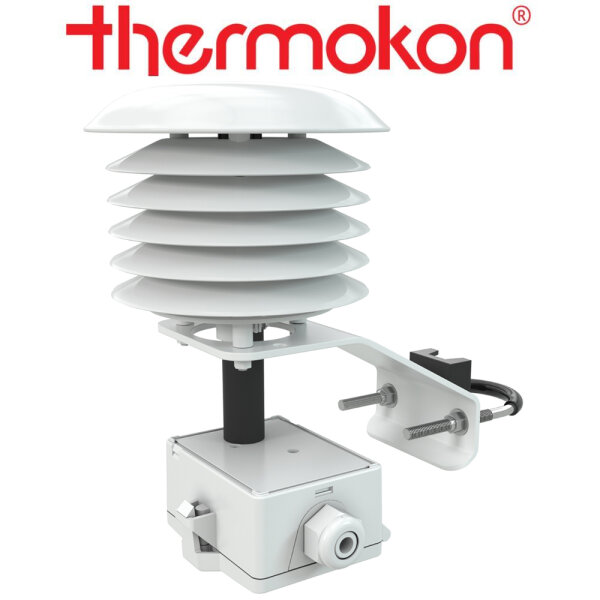

thermokon WSA VV
Wetterschutz-Außenfühler Feuchte + Temperatur - aktiv 2x 0..10 V
Technische Daten
Messgrößen Feuchte, Temperatur
Ausgang Spannung VV: 2x 0..10 V,
min. Last 10 kO
Ausgang Strom AA: 2x 4..20 mA, max. Bürde 500
O
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT (free topology),
RS485 Modbus
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV, AA: 15..24 V = (±10%) SELV, BUS: 15..35 V = oder 19..29 V ~
SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3 VA (24 V ~), VV: max.
0,4 W (24 V =) | 0,8 VA (24 V ~), AA: max. 1 W (24 V =)
Messbereich
Temperatur -40..+60 °C | 0..+50 °C | -20..+80 °C | -15..+35 °C, VV | AA: am
Messumformer einstellbar, Standardeinstellung: -20..+80 °C
Messbereich
Feuchte 0..100% rH ohne Betauung, Enthalpie: 0..85 KJ/kg, absolute Feuchte:
0..50 | 0..80 g/m³, Taupunkt: 0..+50 | -20..+80 °C, optional parametrierbar über
App oder uConfig
Genauigkeit Temperatur ±0,3 K (typ. bei 21 °C im
Standardmessbereich)
Genauigkeit Feuchte ±2% zwischen 10..90% rH (typ.
bei 21 °C)
Gehäuse USE-S-Gehäuse, BUS:, USE-M-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm, BUS: M25
mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm, entnehmbar
Anschluss
elektrisch abnehmbare Steckklemme, max. 2,5 mm², BUS-Klemme: abnehmbare
Steckklemme, max. 1,5 mm²
Fühlerrohr PA6, schwarz, Ø=19,5
mm
Filterelement Edelstahl
Drahtgeflecht
Umgebungsbedingung -20..+70 °C, max. 85% rH nicht
dauerhaft kondensierend
Montage an der Wand oder am Mastrohr
Strahlungs- und wettergeschützter Feuchte- und Temperaturfühler für den
Außenbereich. Das Gerät ist auch im Bereich von Dächern einsetzbar, da der
Schutz verhindert, dass abgestrahlte Temperaturen von umgebenden Oberflächen die
Messwerte beeinträchtigen. Typische Einsatzgebiete sind Meteorologie,
Gewächshäuser und Industrieumgebungen.
