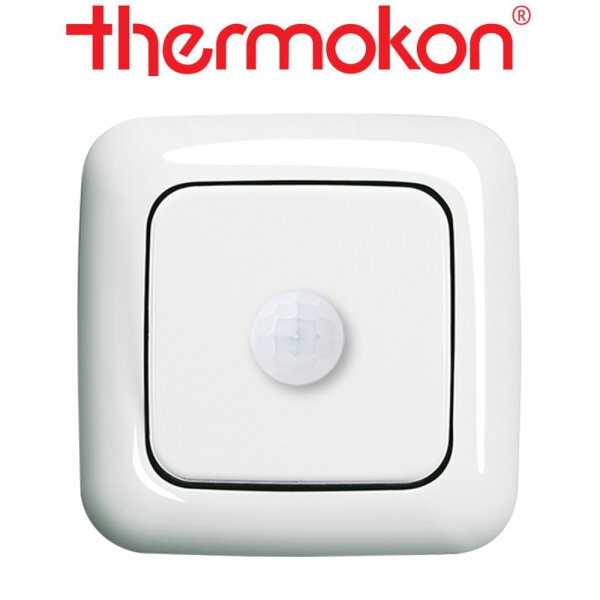

thermokon WRF06I Busch-Jaeger Reflex SI alpinweiß
Wandfühler Bewegung - aktiv Relais
Technische Daten
Messgrößen Bewegung
Ausgang Schaltkontakt Schließerkontakt
potentialfrei für 24 V, Last max. 1 A (ohmisch), mit Nachlaufzeit 8
Sekunden
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV
Leistungsaufnahme max. 0,5 W (24 V =) | 1,1 VA (24 V
~)
Erfassungsbereich Reichweite max. 10 m, horizontal 110°, vertikal
93°, 80 Zonen
Sensor PIR (passiv Infrarot)
Schalterprogramm
Berker S.1, B.3 Aluminium, B.7 Glas, Q.1, Q.3, K.5 Aluminium |
Edelstahl
Schalterprogr. Busch-Jaeger Busch-balance® SI, Busch-Duro
2000® SI, Reflex SI, solo® *, future® linear *, impuls, Busch-axcent® *, alpha
nea®
Schalterprogramm Feller EDIZIOdue
Schalterprogramm Gira E2,
E3, Standard 55, Esprit, Event, Flächenschalter *
Schalterprogramm
Jung LS 990 *, A 500, AS 500, A plus, A creation, CD 500
*
Schalterprogramm Merten M-Smart, M-Plan, 1-M, Atelier-M, M-Pure, Artec
*, Artec Edelstahl *, Antik *
Schalterprogramm Peha AURA, AURA
Glas
Gehäuse Zentralscheibe im Design des Schalterherstellers (Aussehen
kann variieren)
Schutzart IP30 gemäß DIN EN 60529
Anschluss
elektrisch Steckklemme, max. 1,5 mm²
Umgebungsbedingung -20..+60
°C, max. 85% rH nicht kondensierend
Gewicht 50
g
Montage Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe mind. 45
mm)
Hinweise * im Schalterprogramm mit Zwischenrahmen
Der Unterputz-Bewegungsmelder detektiert Personenbewegungen und schaltet
einen Relaiskontakt zur Lichtsteuerung oder zur Temperaturabsenkung von
unbenutzten Räumen. Einsatzgebiete des Fühlers, der in diversen
Schalterprogrammen und Farben lieferbar ist, sind Wohn- und Geschäftsräume,
Büros und Flure. Montiert wird das Gerät in eine UP-Dose.
