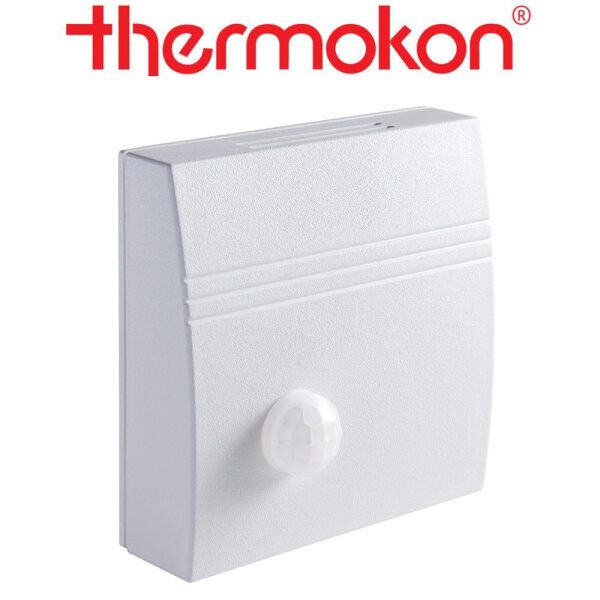

thermokon WRF04I Relais
Wandfühler Bewegung - aktiv Relais
Technische Daten
Messgrößen Bewegung
Ausgang Schaltkontakt Schließerkontakt
potentialfrei für 24 V, Last max. 1 A (ohmisch), mit Nachlaufzeit 8
Sekunden
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV
Leistungsaufnahme typ. 0,5 W (24 V =) | 1,1 VA (24 V
~)
Erfassungsbereich Kegelförmig, Öffnungswinkel 110°/93° (H/V),
Reichweite 10 m, 80 Messzonen. Bei einer Entfernung von 2,8 m ergibt sich ein
Erfassungsbereich von ca. 7x5 m.
Sensor PIR (passiv
Infrarot)
Gehäuse PC, reinweiß
Schutzart IP30 gemäß DIN EN
60529
Kabeleinführung Sollbruchstelle oben/unten, Öffnung
Rückseite
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Umgebungsbedingung -20..+50 °C, max. 85% rH nicht
kondensierend
Montage Aufputz auf Standard UP-Dose (Ø=60 mm), oder flach
auf Untergrund schrauben, mit Aufputzrahmen (Zubehör) oder direkt auf die Wand,
Gehäuseunterteil kann separat vom Gehäuseoberteil vormontiert und verdrahtet
werden
Der Aufputz-Bewegungsmelder detektiert Personenbewegungen und schaltet einen
Relaiskontakt zur Lichtsteuerung oder zur Temperaturabsenkung von unbenutzten
Räumen. Einsatzgebiete des Fühlers sind zum Beispiel Wohn- und Geschäftsräume,
Büros und Flure. Montierbar ist das Gerät direkt auf der Wand, auf einer
Unterputzdose oder auch in Verbindung mit einem als Zubehör erhältlichen
Aufputzrahmen.
