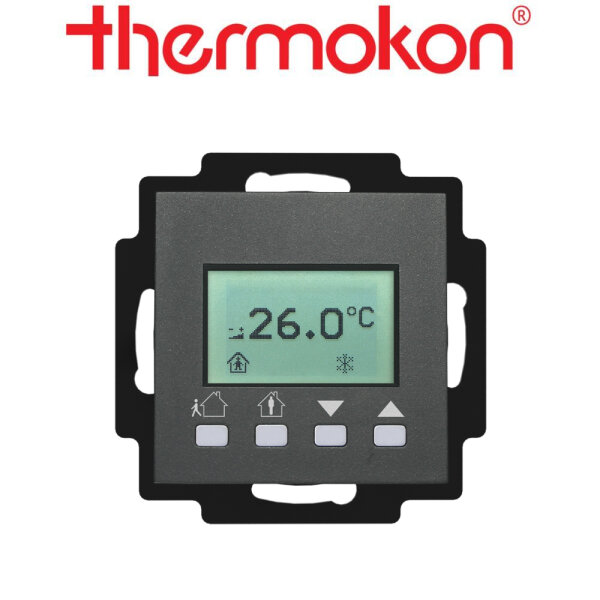

thermokon WRF06 LCD DI4 LON BTyp1 anthrazit ohne Rahmen
Raumbediengerät Temperatur - LON
Technische Daten
Messgrößen Temperatur
Ausgang Spannung VV: 2x 0..10 V, min. Last
1 kO
Netzwerktechnologie LON FT (free topology), RS485
Modbus
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV
Leistungsaufnahme typ. 0,8 W (24 V =) | 2,5 VA (24 V ~), LON: typ.
1,3 W (24 V =) | 1,5 VA (24 V ~)
Messbereich Temperatur 0..+50
°C
Genauigkeit Temperatur ±0,5 K (typ. bei 21 °C)
Eingänge VV:
2x Eingang digital für potentialfreien Kontakt, DI4: 4x Eingang digital für
potentialfreie Schaltkontakte
Schalterprogramm Berker S.1, B.3
Aluminium, B.7 Glas
Schalterprogr. Busch-Jaeger Busch-balance® SI, solo®
*, future® linear *, Busch-axcent® *
Schalterprogramm
Feller EDIZIOdue
Schalterprogramm Gira E2, E3, Standard 55, Esprit,
Event, Flächenschalter *
Schalterprogramm Jung LS 990 *, A 500, AS 500,
A plus, A creation, CD 500 *
Schalterprogramm Merten M-Smart, M-Plan,
1-M, Atelier-M, M-Pure, Artec *, Antik *
Schalterprogramm Peha AURA,
AURA Glas
Anzahl Tasten 4
Anzeige LCD 34x21 mm,
monochrom
Gehäuse PC, reinweiß glänzend, reinweiß matt, aluminium,
anthrazit, Rahmenfarbe kann geringfügig abweichen
Schutzart IP30 gemäß
DIN EN 60529
Anschluss elektrisch Schraubklemme, max. 1,5 mm²,
steckbar
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht
kondensierend
Montage Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe
mind. 45 mm)
Lieferumfang Software zur Konfiguration (kostenlos via
Download)
Hinweise weitere Varianten siehe Kapitel Raum-Regler, * im
Schalterprogramm mit Zwischenrahmen, bei Bestellung bitte Schalterprogramm
angeben, bei Bestellung bitte Beschriftungstyp angeben, BUS: nur mit
Beschriftung Typ 1 und 2 erhältlich
Das Unterputz-Raumbediengerät mit Sollwertverstellung und Präsenztaste dient
zur individuellen Temperatursteuerung in Wohn-, Hotel- und Büroräumen. Das Gerät
mit 4 Bedientasten und LCD kann in die gängigsten Schalterprogramme integriert
werden, ist in vielen Farbvarianten verfügbar und eignet sich somit vor allem
für designorientierte Bauvorhaben. Je nach Typ lassen sich auch stetige Ventile
zum Heizen oder Kühlen ansteuern. Die abziehbare Anschlussklemme ermöglicht eine
Vorab-Verdrahtung.
