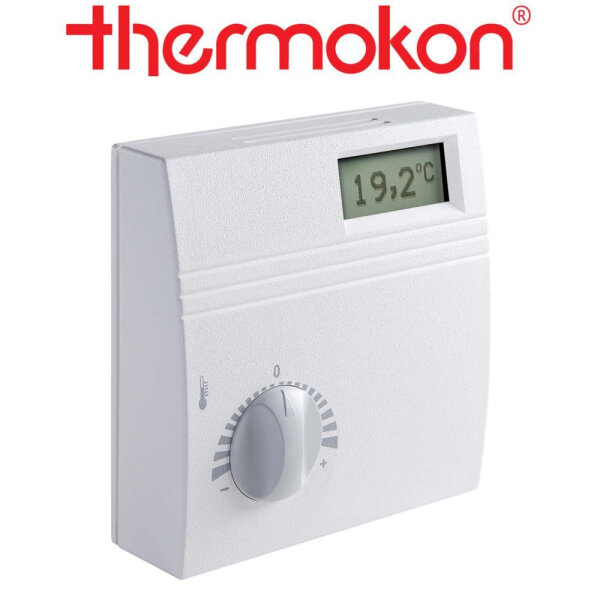

thermokon WRF04 LCD P DO2R RS485 Modbus, IO
Raum-Regler Temperatur - IO DO2R RS485 Modbus
Technische Daten
Messgrößen Temperatur
Ausgang Spannung AO2V: 2x 0..10
V
Ausgang Schaltkontakt Relais: Schaltkontakt 24 V | 3 A, potentialfrei,
Triac: 24 V ~ | 1 A, potentialfrei
Netzwerktechnologie RS485
Modbus
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV
Leistungsaufnahme RS485 Modbus: typ. 0,4 W (24 V =) | 0,6 VA (24 V
~)
Messbereich Temperatur 0..+50 °C
Genauigkeit Temperatur ±0,5
K (typ. bei 21 °C)
Eingänge 2x Eingang für potentialfreie
Kontakte
Sollwertsteller (P) Potentiometer
Drehschalter (S) zur
Lüfterstufenverstellung (max. 5 Stufen), 5-Stufen (Auto,0,I,II,III), 2-Stufen
(0,I), 3-Stufen (0,I,II), 4-Stufen (0,I,II,III)
Taster (T) zur
Präsenzmeldung
Leuchtdiode (D) zur Statusrückmeldung, grün
(Standard)
Funktionen AO2V: 2 Eingänge, 2 Ausgänge 0..10 V, DO2R: 2
Eingänge, 2 Ausgänge Relais, DO2T: 2 Eingänge, 2 Ausgänge Triac, OVR: 2
Eingänge, 2 Ausgänge (1x 0..10 V, 1 Relais), OVT: 2 Eingänge, 2 Ausgänge (1x
0..10 V, 1 Triac)
Anzeige LCD 29x12 mm, monochrom,
optional
Gehäuse PC, reinweiß
Schutzart IP30 gemäß DIN EN
60529
Kabeleinführung Sollbruchstelle oben/unten, Öffnung
Rückseite
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Umgebungsbedingung -35..+70 °C, max. 85% rH nicht
kondensierend
Montage Aufputz auf Standard UP-Dose (Ø=60 mm), oder flach
auf Untergrund schrauben, mit Aufputzrahmen (Zubehör) oder direkt auf die Wand,
Gehäuseunterteil kann separat vom Gehäuseoberteil vormontiert und verdrahtet
werden, DO2T, DO2R, OVR, OVT mit IO-Erweiterung benötigen eine weitere Standard
UP-Dose Ø=60 mm
Hinweise weitere Varianten siehe Kapitel
Raumbediengeräte, Sonderbeschriftung auf Anfrage, Sonderlackierung auf Anfrage,
weitere Bedienelemente auf Anfrage
Der Aufputz-Raumregler mit optionalem Display für die Istwert-Anzeige dient
zur individuellen Temperatursteuerung in Wohn-, Hotel- und Büroräumen. Mögliche
Bedienelemente sind Potentiometer, Drehschalter, Tasten und LEDs zur
Sollwerteinstellung, Lüfterstufenauswahl, Präsenzmeldung und optischer
Rückmeldung. Je nach Typ lassen sich stetige oder auch 2-Punkt-Ventile zum
Heizen oder Kühlen ansteuern. Die Anschlussklemme im Gehäuseunterteil ermöglicht
eine Vorab-Verdrahtung.
