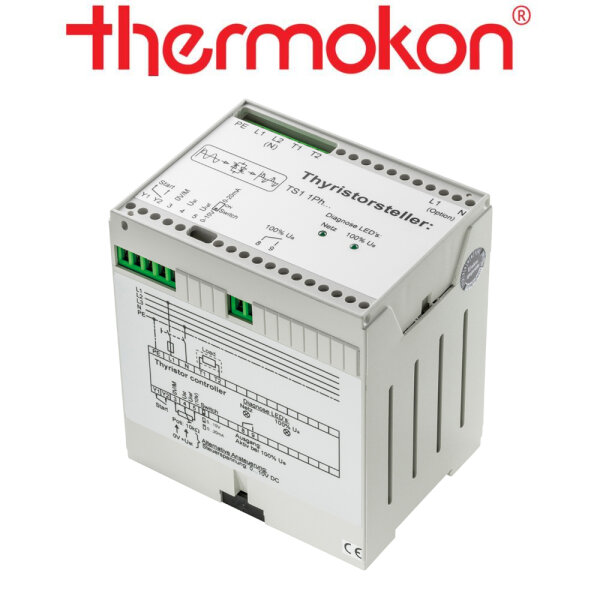

thermokon TS1 1-phasig SP 1-ph 8 A 1,84 kW
Thyristor-Leistungssteller - Schwingungspaket
Technische Daten
Ausgang Spannung Referenzspannung für Potentiometer: 10 V =
Ausgang
Schaltkontakt Meldekontakt bei 100% Ua, Schließerkontakt potentialfrei für
250 V ~ / 3 A oder 24 V = / 3 A, Leistungsausgang für ohmsche und induktive
Lasten: 2 A: 0,46 kW (230 V ~ / 2 A) | 4 A: 0,92 kW (230 V ~ / 4 A) | 6 A: 1,38
kW (230 V ~ / 6 A) | 8 A: 1,84 kW (230 V ~ / 8 A) | 10 A: 2,3 kW (230 V ~ / 10
A) | 12 A: 2,76 kW (230 V ~ / 12 A)
Spannungsversorgung L1, N: 230 V ~
48..62 Hz selbstsynchronisierend
Leistungsaufnahme 2 A: typ. 2,5 W | 4
A: typ. 4,5 W | 6 A: typ. 6,5 W | 8 A: typ. 9,0 W | 10 A: typ. 11,0 W | 12 A:
typ 13,0 W (230 V ~)
Eingänge Ansteuerung mit Sollwertsignal 0..10 V =
oder 0..20 mA (einstellbar über DIP-Schalter), Eingang für Potentiometer 2,5..10
kO
Funktionen Phasenanschnitt, optional
Schwingungspaket
Anzeige LED – Spannungsversorgung OK, LED –
Aussteuerung 100%
Gehäuse PA
Schutzart IP40 gemäß DIN EN 60529,
Schraubklemmen IP23 gemäß DIN EN 60529
Anschluss
elektrisch Schraubklemme, max. 2,5 mm²
Umgebungsbedingung 0..+45
°C
Montage vorbereitet zur Rastmontage auf Norm-Tragschiene TS35 (35x7,5
mm) gemäß DIN EN 60715
Hinweise Versionen bis 4 A mit Kühlblech, Version
6 A mit Kühlkörper, Versionen ab 8 A mit Kühlkörper und Lüfter
Thyristor-Leistungssteller dienen als Stellglieder für die industrielle
Leistungssteuerung (z.B. Lüfter, Pumpen, Lampen, Heizregister, Industrieöfen).
Ihr robuster und kompakter Aufbau ermöglicht eine verschleißfreie Steuerung mit
hohem Wirkungsgrad.
Auftragsbezogene Fertigung. Storno, Umtausch oder Rückgabe nicht möglich.
