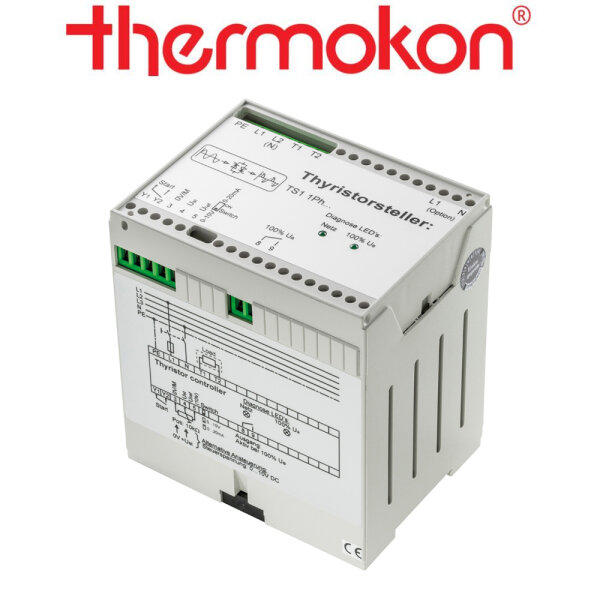

thermokon TS1 1-phasig 1-ph 10 A 2,3 kW
Thyristor-Leistungssteller - Phasenanschnitt
Technische Daten
Ausgang Spannung Referenzspannung für Potentiometer: 10 V =
Ausgang
Schaltkontakt Meldekontakt bei 100% Ua, Schließerkontakt potentialfrei für
250 V ~ / 3 A oder 24 V = / 3 A, Leistungsausgang für ohmsche und induktive
Lasten: 2 A: 0,46 kW (230 V ~ / 2 A) | 4 A: 0,92 kW (230 V ~ / 4 A) | 6 A: 1,38
kW (230 V ~ / 6 A) | 8 A: 1,84 kW (230 V ~ / 8 A) | 10 A: 2,3 kW (230 V ~ / 10
A) | 12 A: 2,76 kW (230 V ~ / 12 A)
Spannungsversorgung L1, N: 230 V ~
48..62 Hz selbstsynchronisierend
Leistungsaufnahme 2 A: typ. 2,5 W | 4
A: typ. 4,5 W | 6 A: typ. 6,5 W | 8 A: typ. 9,0 W | 10 A: typ. 11,0 W | 12 A:
typ 13,0 W (230 V ~)
Eingänge Ansteuerung mit Sollwertsignal 0..10 V =
oder 0..20 mA (einstellbar über DIP-Schalter), Eingang für Potentiometer 2,5..10
kO
Funktionen Phasenanschnitt, optional
Schwingungspaket
Anzeige LED – Spannungsversorgung OK, LED –
Aussteuerung 100%
Gehäuse PA
Schutzart IP40 gemäß DIN EN 60529,
Schraubklemmen IP23 gemäß DIN EN 60529
Anschluss
elektrisch Schraubklemme, max. 2,5 mm²
Umgebungsbedingung 0..+45
°C
Montage vorbereitet zur Rastmontage auf Norm-Tragschiene TS35 (35x7,5
mm) gemäß DIN EN 60715
Hinweise Versionen bis 4 A mit Kühlblech, Version
6 A mit Kühlkörper, Versionen ab 8 A mit Kühlkörper und Lüfter
Thyristor-Leistungssteller dienen als Stellglieder für die industrielle
Leistungssteuerung (z.B. Lüfter, Pumpen, Lampen, Heizregister, Industrieöfen).
Ihr robuster und kompakter Aufbau ermöglicht eine verschleißfreie Steuerung mit
hohem Wirkungsgrad.
