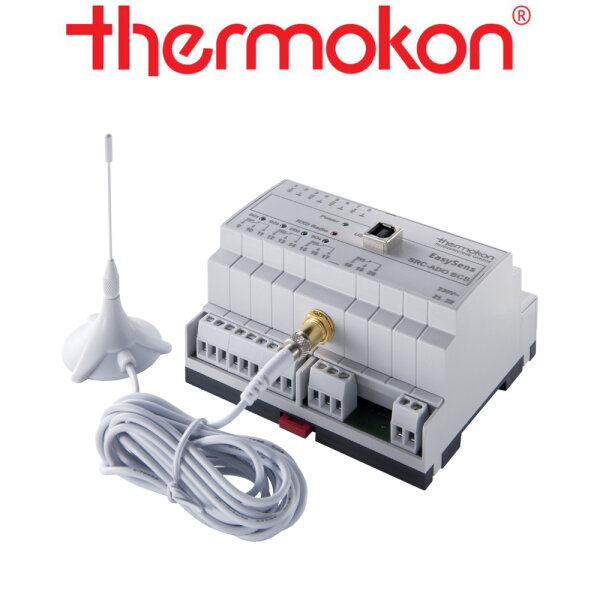

thermokon SRC-ADO 4AA/2DO 100..240 V Typ
Fancoil, Change-Over
Funk-Empfänger - Multi 0..10 V / Relais 2DO 100..240 V
Technische Daten
Ausgang Spannung 4x 0..10 V
Ausgang Schaltkontakt 2DO: 2x
Wechselkontakt, potentialfrei, 4DO: 4x Wechselkontakt,
potentialfrei
Funktechnologie EnOcean (IEC
14543-3-10)
Frequenz 868 MHz, optional:, 902 MHz
Antenne externe
Sende- / Empfangsantenne mit
Magnetfuß
Datenübertragung unidirektional
Spannungsversorgung 100..240
V ~, 15..24 V = (±10%) oder 24 V ~ (±10%) SELV
Leistungsaufnahme typ.
3,5 W (24 V =) | 6,5 VA (24 V ~), max. 5 VA (..240 V
~)
Funktionen Beleuchtung, Jalousie/Rollläden, Heizen/Kühlen (PI),
Fancoil-Regler, Heizen ON/OFF, Heizen mit PWM-Ausgang, Heizen/Kühlen mit
PWM-Ausgang, Meldekontakt, Hygrostatregelung, Lüfterfreigabe, Schaltaktor,
Multi-Aktor
Schaltwerte 8 A ohmsche Last (24 V =/~ | 230 V ~), 2 A
induktive Last (230 V ~)
Gehäuse ABS, lichtgrau
Schutzart IP20
gemäß DIN EN 60529
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Umgebungsbedingung 0..+60 °C, max. 85% rH nicht
kondensierend
Montage vorbereitet zur Rastmontage auf Norm-Tragschiene
TS35 (35x7,5 mm) gemäß DIN EN 60715
Lieferumfang inkl. externer
Sende-/Empfangsantenne 2,5 m mit Magnetfuß
Hinweise Magnetische
Antennenhalterung wird empfohlen zur Verbesserung der Funkreichweite
Unidirektionaler Funk-Empfänger für Hutschienenmontage mit 4 analogen
Ausgängen 0..10 V und 2 oder 4 potentialfreien Relaisausgängen. Zur Anbindung
von EasySens®-Sensoren, Funkschaltern, Raumbediengeräten und Fensterkontakten
bzw. Fenstergriffen. Das Gerät kann je nach Funktion über die kostenlose
Software als Fan-Coil-Regler mit Change-Over-Funktion, PI-Regler für
Heizen/Kühlen, zur Ansteuerung von 1..10 V-Dimmern parametriert werden oder als
Interface zwischen EasySens®-Sensoren und Reglereingängen verwendet werden. Im
Lieferumfang ist bereits eine externe Sende-/Empfangsantenne für bestmögliche
Reichweiten enthalten.
