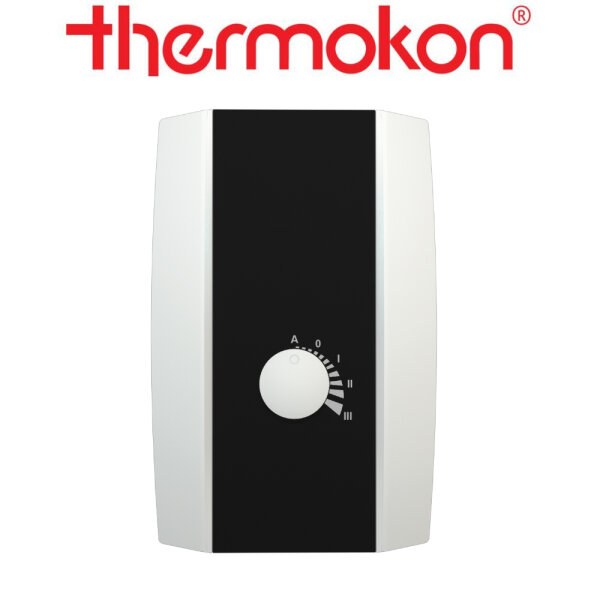

thermokon NOVOS 5 S weiß Design Temp TRV, FS5
Raumbediengerät 0..+50 °C - aktiv 0..10 V, aktives Potentiometer
Technische Daten
Messgrößen Temperatur, Feuchte, CO2, VOC (je nach Gerät)
Ausgang
Spannung 1..4x 0..10 V oder 0..5 V (einstellbar über Jumper;
live-zero-Konfiguration über App oder uConfig), min. Last 10
kO
Spannungsversorgung 15..35 V = oder 19..29 V ~
SELV
Leistungsaufnahme typ. 0,4 W (24 V =) | 0,8 VA (24 V
~)
Messbereich Temperatur -35..+70 °C
Messbereich
Feuchte 0..100% rH ohne Betauung, Enthalpie: 0..85 KJ/kg, absolute Feuchte:
0..50 | 0..80 g/m³, Taupunkt: 0..+50 | -20..+80 °C, optional parametrierbar über
App oder uConfig
Messbereich CO2 0..2000 ppm | 0..5000 ppm, optional
parametrierbar über App oder uConfig
Genauigkeit Temperatur ±0,5 K (typ.
bei 21 °C im Standardmessbereich)
Genauigkeit Feuchte ±2% zwischen
10..90% rH (typ. bei 21 °C)
Genauigkeit CO2 ±50 ppm +3% des Messwerts
(typ. bei 21 °C, 50% rH, 1015 hPa)
Kalibrierung CO2: Dual Channel,
Automatische Nullpunktkalibrierung, VOC: Selbstkalibrierung
Sollwertsteller
(P) Potentiometer aktiv, je nach Gerät
Drehschalter (S) zur
Lüfterstufenverstellung (max. 5 Stufen), 5-Stufen (Auto,0,I,II,III), 2-Stufen
(0,I), 3-Stufen (0,I,II), 4-Stufen (0,I,II,III), Schaltleistung max. 125 V ~
(0,3 A) | 30 V = (1 A), je nach Gerät
Taster (T) zur Präsenzmeldung, mit
LED (TD), Schaltleistung max. 600 mW, je nach Gerät
Leuchtdiode (D) zur
Statusrückmeldung, Farbe konfigurierbar über App oder uConfig, je nach
Gerät
Anzeige LCD 29x35 mm mit RGB-Hintergrundbeleuchtung, optional,
Darstellung und Farben optional parametrierbar über App oder
uConfig
Farbe reinweiß, schwarz oder aluminium, Bedienelemente in
Gehäusefarbe
Gehäuse NOVOS 5-Gehäuse, PC V0, Designblende reinweiß,
schwarz oder aluminium
Schutzart IP30 gemäß DIN EN
60529
Kabeleinführung Öffnung Rückseite, Sollbruchstelle unten,
Bohrmarkierung oben
Anschluss elektrisch werkzeuglos montierbare
Federzugklemme, max. 1,5 mm²
Umgebungsbedingung -35..+70 °C, LCD:
-20..+70 °C, max. 85% rH nicht kondensierend
Montage Aufputz auf
Standard UP-Dose (Ø=60 mm), oder flach auf Untergrund schrauben,
Gehäuseunterteil kann separat vom Gehäuseoberteil vormontiert und verdrahtet
werden
Hinweise zur Konfiguration ist ein zusätzlicher
Programmier-Dongle (Bluetooth) notwendig (siehe Zubehör), Mischgas-Fühler
erfassen Gase und Dämpfe, die oxidiert (verbrannt) werden können: Körpergerüche,
Tabakrauch, Ausdünstungen von Materialien (Möbel, Teppiche, Farbanstriche,
Klebstoff, ...)
Raumbediengerät im neuen Thermokon NOVOS 5-Gehäuse mit integriertem
Temperatursensor. Mögliche Bedienelemente sind Potentiometer, LED mit
Farbauswahl, Tasten und Drehschalter zur Sollwertverschiebung,
Lüfterstufenverstellung, Präsenzmeldung, Ansteuerung von sonstigen Geräten und
optischer Rückmeldung. Die Anschlussklemme im Gehäuseunterteil ermöglicht eine
Vorab-Verdrahtung. Das Gerät ist mit LC-Display mit Farbwechselfunktion zur
Anzeige der Messwerte erhältlich. Die Geräteparameter können über die Thermokon
NOVOSapp individuell konfiguriert werden.
