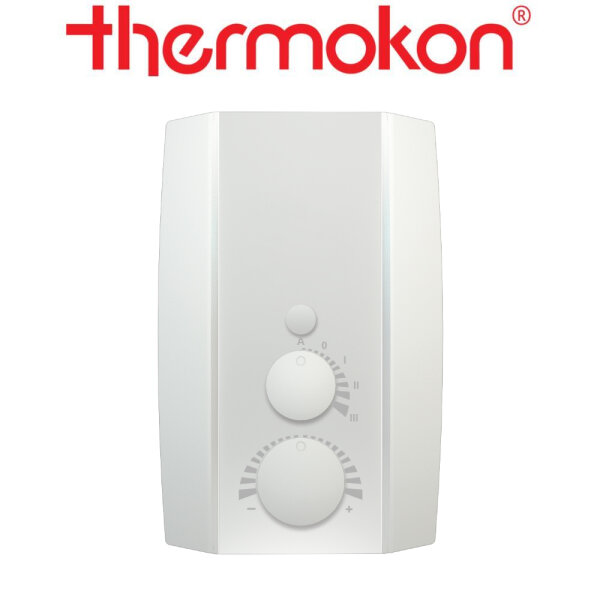

thermokon NOVOS 5 PSTD weiß Temp PT1000, 10 kOhm, FS5
Raumbediengerät Temperatur - PT1000
Technische Daten
Messgrößen Temperatur
Messbereich Temperatur -35..+70
°C
Genauigkeit Temperatur passiv: abhängig vom verwendeten Sensor, PT100
| PT1000: ±0,3 K (typ. bei 0 °C, Kl.B), Ni1000: ±0,4 K (typ. bei 0 °C),
Ni1000TK5000: ±0,4 K (typ. bei 0 °C), NTC10K: ±0,22 K (typ. bei 25
°C)
Sensor 2-Leiter (Standard) oder 4-Leiter
Sollwertsteller
(P) Potentiometer, 3-Leiter Anschluss, Standardwert 10 kO (andere Werte auf
Anfrage), aktiver Ausgang 0..10 V (optional bei passiv, Standard bei
aktiv)
Drehschalter (S) zur Lüfterstufenverstellung (max. 5 Stufen),
5-Stufen (Auto,0,I,II,III), 2-Stufen (0,I), 3-Stufen (0,I,II), 4-Stufen
(0,I,II,III), Schaltleistung max. 125 V ~ (0,3 A) | 30 V = (1 A)
Taster
(T) zur Präsenzmeldung, mit LED (TD), Schaltleistung max. 600
mW
Leuchtdiode (D) zur Statusrückmeldung, Farbe konfigurierbar über
Jumper
Farbe reinweiß, schwarz oder aluminium, Bedienelemente in
Gehäusefarbe
Gehäuse PC V0, Designblende reinweiß, schwarz oder
aluminium
Schutzart IP30 gemäß DIN EN
60529
Kabeleinführung Öffnung Rückseite, Sollbruchstelle unten,
Bohrmarkierung oben
Anschluss elektrisch werkzeuglos montierbare
Federzugklemme, max. 1,5 mm²
Umgebungsbedingung max. 85% rH nicht
kondensierend, -35..+70 °C
Montage Aufputz auf Standard UP-Dose (Ø=60
mm), oder flach auf Untergrund schrauben, Gehäuseunterteil kann separat vom
Gehäuseoberteil vormontiert und verdrahtet werden
Hinweise weitere
Temperatursensoren auf Anfrage
Ausgang passiv passiver Temperatursensor,
PT100 | PT100 1/3 DIN | PT1000 | PT1000 1/3 DIN | Ni1000 | Ni1000TK5000 |
NTC10k, Potentiometer
Raumbediengerät im neuen Thermokon NOVOS 5-Gehäuse mit integriertem
Temperatursensor. Mögliche Bedienelemente sind Potentiometer, LED mit
Farbauswahl, Tasten und Drehschalter zur Sollwertverschiebung,
Lüfterstufenverstellung, Präsenzmeldung, Ansteuerung von sonstigen Geräten und
optischer Rückmeldung. Die Anschlussklemme im Gehäuseunterteil ermöglicht eine
Vorab-Verdrahtung. Das Gerät ist mit LC-Display mit Farbwechselfunktion zur
Anzeige der Messwerte erhältlich. Die Geräteparameter können über die Thermokon
NOVOSapp individuell konfiguriert werden.
