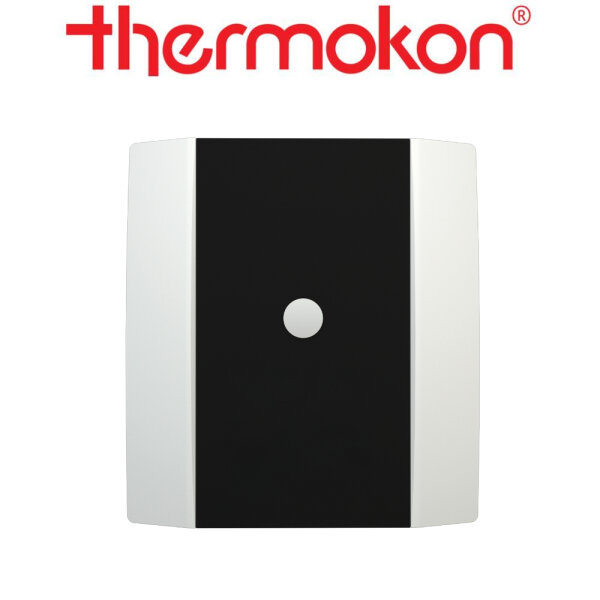

thermokon NOVOS 3 TD weiß Design Temp RS485 BACnet (MS/TP)
Raumbediengerät Temperatur - aktiv RS485 BACnet (MS/TP)
Technische Daten
Messgrößen Temperatur, Feuchte, CO2, VOC (je nach
Gerät)
Netzwerktechnologie RS485 BACnet (MS/TP), RS485
Modbus
Spannungsversorgung 15..35 V = oder 19..29 V ~
SELV
Leistungsaufnahme typ. 0,4 W (24 V =) | 0,8 VA (24 V
~)
Messbereich Temperatur -35..+70 °C
Genauigkeit
Temperatur ±0,5 K (typ. bei 21 °C)
Genauigkeit Feuchte ±2% zwischen
10..90% rH (typ. bei 21 °C)
Genauigkeit CO2 ±50 ppm +3% des Messwerts
(typ. bei 21 °C, 50% rH, 1015 hPa)
Kalibrierung CO2: Dual Channel,
Automatische Nullpunktkalibrierung, VOC: Selbstkalibrierung
Eingänge 1x
Eingang für potentialfreien Kontakt
Sollwertsteller (P) Potentiometer,
je nach Gerät
Taster (T) zur Präsenzmeldung, mit LED (TD), je nach
Gerät
Leuchtdiode (D) zur Statusrückmeldung, Farbe konfigurierbar über
App, uConfig oder BUS, je nach Gerät
Farbe reinweiß, schwarz oder
aluminium, Bedienelemente in Gehäusefarbe
Gehäuse PC V0, optional mit
Designblende schwarz oder aluminium
Schutzart IP20 gemäß DIN EN
60529
Kabeleinführung Öffnung Rückseite, Sollbruchstelle unten,
Bohrmarkierung oben
Anschluss elektrisch werkzeuglos montierbare
Federzugklemme, max. 1,5 mm²
Umgebungsbedingung -35..+70 °C, max. 85% rH
nicht kondensierend
Montage Aufputz auf Standard UP-Dose (Ø=60 mm), oder
flach auf Untergrund schrauben, Gehäuseunterteil kann separat vom
Gehäuseoberteil vormontiert und verdrahtet
werden
Hinweise Mischgas-Fühler erfassen Gase und Dämpfe, die oxidiert
(verbrannt) werden können: Körpergerüche, Tabakrauch, Ausdünstungen von
Materialien (Möbel, Teppiche, Farbanstriche, Klebstoff, ...)
Raumbediengerät im neuen Thermokon NOVOS 3-Gehäuse mit integriertem
Temperatursensor. Mögliche Bedienelemente sind Potentiometer, LED mit
Farbauswahl und Tasten zur Sollwertverschiebung, Präsenzmeldung, Ansteuerung von
sonstigen Geräten und optischer Rückmeldung. Die Anschlussklemme im
Gehäuseunterteil ermöglicht eine Vorab-Verdrahtung. Die Schwellwerte können über
die Thermokon NOVOSapp individuell konfiguriert werden.
