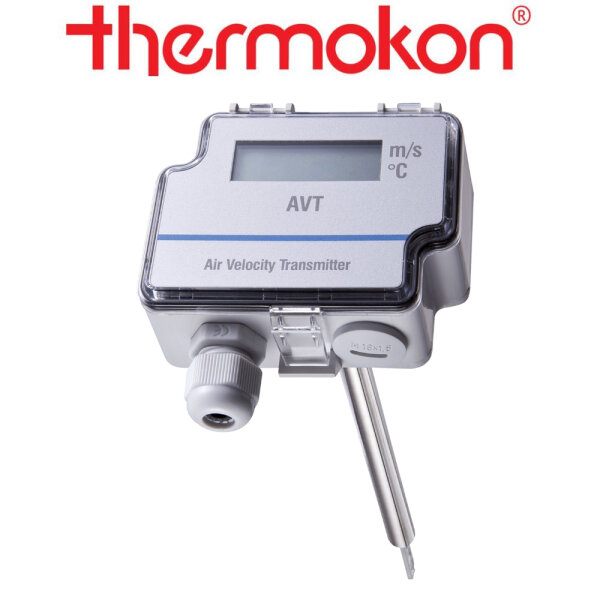

thermokon AVT LCD
Luftstrom-Messumformer - 2x 0..10 V / 2x 4..20 mA
Technische Daten
Messgrößen Luftstrom, Temperatur
Medium Luft und nicht
aggressive Gase
Ausgang Spannung 2x 0..10 V, min. Last 1 kO
Ausgang
Strom 2x 4..20 mA, max. Bürde 400 O
Ausgang Schaltkontakt AVT LCD
Relais: Relais mit Wechselkontakt (potentialfrei), 250 V ~ / 6 A, 30 V = / 6
A
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV
Leistungsaufnahme max. 2 W, AVT-R LCD: max. 2,4 W
Messbereich
Temperatur 0..+50 °C
Messbereich Strömung 0..2 m/s, 0..10 m/s,
0..20 m/s, am Gerät einstellbar
Genauigkeit Temperatur <0,5 K (v>
0,5 m/s), ±0,5 K (typ. bei 21 °C)
Genauigkeit Strömung 0..2 m/s: <0,2
m/s + 5% vom Messwert, 0..10 m/s: <0,5 m/s + 5% vom Messwert, 0..20 m/s:
<1,0 m/s + 5% vom Messwert (typ. bei 21 °C)
Sensor kalorimetrisches
Messprinzip
Anzeige LCD 3,5", 45.7 x 12.7 mm, optional, zur
Messwertanzeige
Gehäuse ABS, Deckel PC
Schutzart IP54 gemäß DIN
EN 60529
Kabeleinführung M16 für Kabel mit max. Ø=8 mm, AVT-R LCD: 2x
M16
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Hülse Edelstahl V2A, L=210 mm
Gewicht 220
g
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang inkl.
Montageflansch
Hinweise optional mit Anzeige "LCD", optional mit Relais,
Einstellbare Eintauchtiefe: 50..180 mm, mittels Montageflansch, einstellbare
Schaltschwelle und Hysterese
Luftstrom-Messumformer mit drei umschaltbaren Messbereichen und integriertem
Temperaturfühler. Zur Messung und Überwachung von Luftströmungen in Zu- und
Abluftanlagen an Ventilatoren, Stellklappen und Elektro-Heizregistern. Optional
stehen Varianten mit LCD und mit Relaisausgang zur Grenzwertüberwachung zur
Verfügung.
