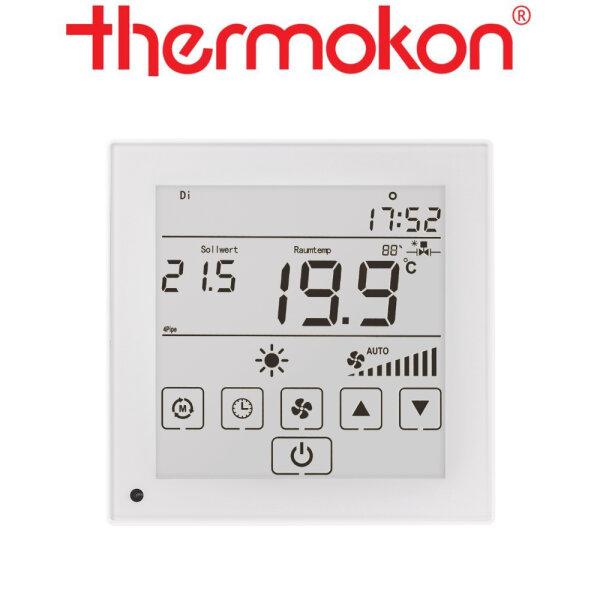

thermokon LCF02 Touch 2AO3DO RS485 Modbus 24 V weiß
Fancoil-Regler Temperatur - BUS 24 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung Typen 2AO3DO: 2x 0..10 V
= (Heizen & Kühlen oder Ansteuerung 6-Wege-Ventil), Typen 3AO2DO: 3x 0..10 V
= (Ansteuerung EC-Lüfter, Heizen & Kühlen oder Ansteuerung 6-Wege-Ventil),
min. Last 10 kO
Ausgang Schaltkontakt Typen 5DO: 5x Schließerkontakt (1x
Heizen, 1x Kühlen, 3x Lüfterstufen), Typen 2AO3DO: 3x Schließerkontakt (3x
Lüfterstufen), Typen 3AO2DO: 2x Schließerkontakt (Heizregister 3-stufig), 240 V:
Last max. 3 A
Netzwerktechnologie RS485
Modbus
Spannungsversorgung 24 V = oder 24 V ~ (±20%)
SELV
Leistungsaufnahme typ. 3 W (24 V =) | 5 VA (24 V ~)
Messbereich
Temperatur +1..+50 °C
Genauigkeit Temperatur ±1 K (typ. bei 21
°C)
Eingänge 1x Eingang für Change-over Sensor NTC10k, 1x Eingang
digital für potentialfreien Kontakt (Fensterkontakt, Taupunktwächter), 1x
Eingang digital für potentialfreien Kontakt (Bewegungsmelder,
Keycard-Schalter)
Bedienfunktionen Sollwertverstellung +1..+50 °C,
Werkseinstellung (+16..+30°C)
Anzeige LCD 64x64 mm, Touchscreen, weiße
Hintergrundbeleuchtung
Farbe weiß oder schwarz
Gehäuse ABS,
Glas
Schutzart IP20 gemäß DIN EN 60529
Anschluss
elektrisch Schraubklemme, max. 1,5 mm²
Umgebungsbedingung -10..+50
°C, max. 85% rH nicht dauerhaft kondensierend
Montage Unterputz in
Standard UP-Dose (Ø=60 mm, Tiefe mind. 45 mm)
Der Fancoil-Regler im hochwertigen Design dient zur individuellen
Temperaturregelung in Wohn-, Industrie- und Geschäftsräumen. Er ist für
Gebläsekonvektoren mit 2- und 4-Rohr-Systemen ausgelegt und bietet zwei
konfigurierbare, digitale Eingänge beispielsweise für Raumbelegung,
Fensterkontakt, Taupunktwächter oder Change-Over, einen Eingang für einen
externen Temperaturfühler und RS485 Modbus zur Konfiguration von Regler und
Gerät. Mit dem modernen Design kombiniert das Gerät Digitaltechnik mit einem
großen Touch-Display und zusätzlichen Bedientasten, mit denen der
Einzelraumregler intuitiv bedient werden kann. Über eine Zeitschaltuhr lassen
sich bis zu vier Schaltzeiten für jeden Tag der Woche einstellen. Das Gerät ist
konzipiert fu¨r die Montage auf einer Unterputzdose.
