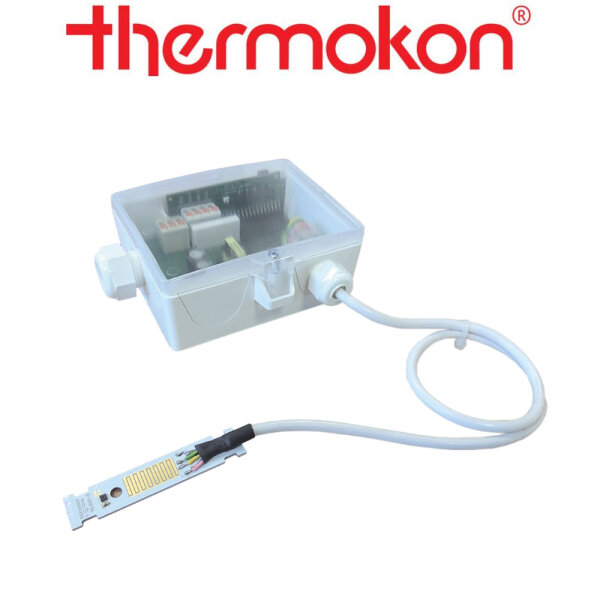

thermokon WK02+ ext. 24 V L2000
Kondensationswächter - 24 V
Technische Daten
Messgrößen Feuchte, Temperatur, Leitfähigkeit
Ausgang
Spannung 2x 0..10 V oder 0..5 V (einstellbar über Jumper;
live-zero-Konfiguration über App oder uConfig)
Ausgang
Schaltkontakt Wechselkontakt, 24 V: max. 24 V / 1,0 A (ohmsch,
potentialfrei), 230 V: max. 230 V ~ / 0,5 A (ohmsch,
potentialfrei)
Spannungsversorgung 24 V: 15..24 V = (±10%) oder 24 V ~
(±10%) SELV, 230 V: 230 V ~ (±10%)
Leistungsaufnahme 24 V: typ. 0,8 W
(24 V =) | 1,6 VA (24 V ~), 230 V: typ. 3,5 VA
Messbereich
Feuchte 0..100% rH ohne Betauung, Enthalpie: 0..85 KJ/kg, absolute Feuchte:
0..50 | 0..80 g/m³, Taupunkt: 0..+50 | -20..+80 °C, optional parametrierbar über
App oder uConfig
Genauigkeit Temperatur ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Genauigkeit Feuchte ±2% zwischen 10..90% rH (typ.
bei 21 °C)
Anzeige LED grün – Spannungsversorgung OK, LED rot –
Betauung
Gehäuse USE-L-Gehäuse, PC, reinweiß, Deckel PC,
transparent
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm, BUS: M25
mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm, entnehmbar
Anschluss
elektrisch abnehmbare Steckklemme, max. 2,5
mm²
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang 1x Spritze mit Wärmeleitpaste, inkl.
Montagesockel USE-L-Gehäuse reinweiß
Hinweise weitere
Sensorleitungslängen auf Anfrage
Kondensationswächter zur Detektion von Kondenswasserbildung an Kühldecken.
Der Wächter registriert die Betauung des (rückwärtigen) Anlegeprismas. Das Gerät
beinhaltet Sensor und Auswerteelektronik. Mit Melde-LED und Relaiskontakt zur
Aufschaltung auf Regler- und Anzeigesysteme oder zur Reihenschaltung mit dem
Kühlventil, um bei beginnender Betauung direkt den Kühlwasserdurchfluss zu
unterbrechen. Der Sensor ist mit einem 2 Meter langen Kabel
abgesetzt.
