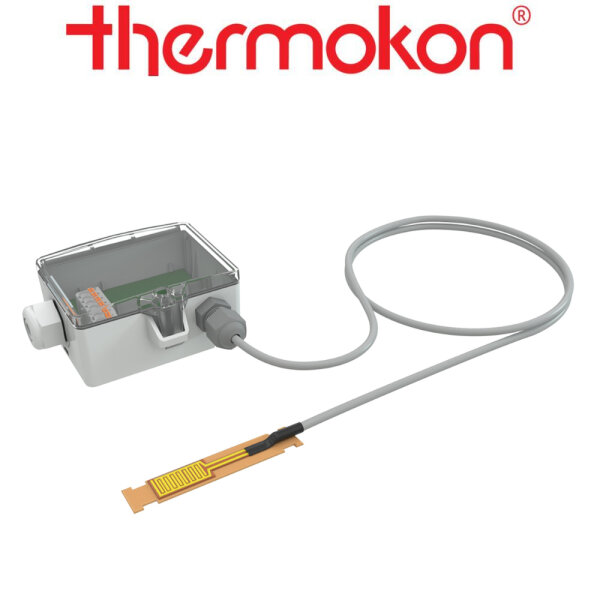

thermokon WK01+ ext. 230 V L2000
Kondensationswächter - 230 V
Technische Daten
Messgrößen Leitfähigkeit
Ausgang Schaltkontakt Wechselkontakt,
24 V: max. 24 V / 1,0 A (ohmsch, potentialfrei), 230 V: max. 230 V ~ / 0,5 A
(ohmsch, potentialfrei)
Spannungsversorgung 24 V: 15..24 V = (±10%) oder
24 V ~ (±10%) SELV, 230 V: 230 V ~ (±10%)
Leistungsaufnahme 24 V: typ.
0,8 W (24 V =) | 1,6 VA (24 V ~), 230 V: typ. 3,5 VA
Anzeige LED grün –
Spannungsversorgung OK, LED rot – Betauung
Gehäuse WK01+ 24 V:
USE-S-Gehäuse, PC, reinweiß, USE-L-Gehäuse, PC, reinweiß, Deckel,
transparent
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5
mm²
Umgebungsbedingung -20..+60 °C, max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang 1x Spritze mit
Wärmeleitpaste
Hinweise WK01 UP: Unterputz-Variante Berker K1 polarweiß
glänzend, andere Schaltersysteme auf Anfrage, WK01 ext.: mit abgesetztem Sensor
(PVC, Querschnitt 0,25 mm², L=2 m)
Kondensationswächter zur Detektion von Kondenswasserbildung an Kühldecken.
Der Wächter registriert die Betauung des (rückwärtigen) Anlegeprismas. Das Gerät
beinhaltet Sensor und Auswerteelektronik. Mit Melde-LED und Relaiskontakt zur
Aufschaltung auf Regler- und Anzeigesysteme oder zur Reihenschaltung mit dem
Kühlventil, um bei beginnender Betauung direkt den Kühlwasserdurchfluss zu
unterbrechen. Bei der externen Version ist der Sensor mit einem Kabel 2 m
abgesetzt.
