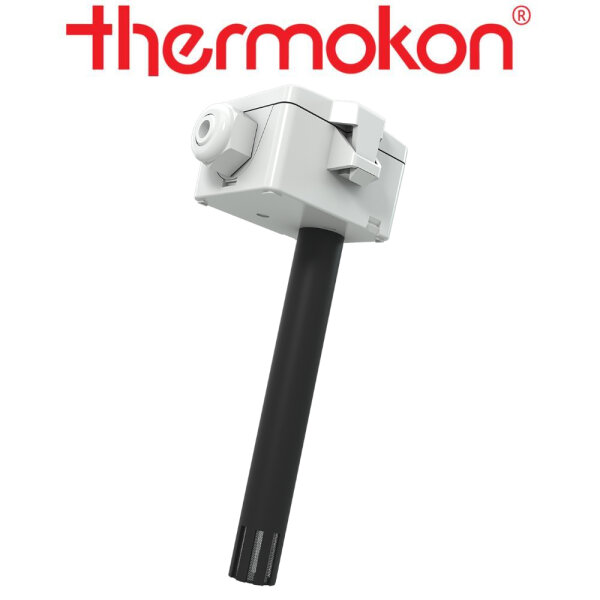

thermokon FTK+ 270 AA inkl. MF20
Kanalfühler Feuchte + Temperatur - aktiv 2x 4..20 mA
Technische Daten
Messgrößen Feuchte, Temperatur, Ausgang Feuchte
konfigurierbar
Ausgang Spannung VV | VVS: 2x 0..10 V oder 0..5 V
(einstellbar über Jumper, min. Last 10 kO)
Ausgang Strom AA | AAS: 2x
4..20 mA (max. Bürde 500 O)
Ausgang passiv VVS | AAS: passiver
Temperatursensor
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~
(±10%) SELV, AA: 15..24 V = (±10%) SELV
Leistungsaufnahme VV | VVS: max.
0,4 W (24 V =) | 0,8 VA (24 V ~), AA | AAS: max. 1 W (24 V =)
Messbereich
Temperatur -40..+60 °C | 0..+50 °C | -20..+80 °C | -15..+35 °C, am
Messumformer einstellbar, Standardeinstellung: -20..+80 °C, passiv: abhängig vom
verwendeten Sensor
Messbereich Feuchte 0..100% rH ohne Betauung,
Enthalpie: 0..85 KJ/kg, absolute Feuchte: 0..50 | 0..80 g/m³, Taupunkt: 0..+50 |
-20..+80 °C, am Messumformer einstellbar
Genauigkeit Temperatur ±0,3 K
(typ. bei 21 °C im Standardmessbereich), passiv: abhängig vom verwendeten
Sensor
Genauigkeit Feuchte ±2% zwischen 10..90% rH (typ. bei 21
°C)
Strömungsgeschwindigkeit max. 12 m/s
Gehäuse USE-S-Gehäuse,
PC, reinweiß
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5
mm²
Fühlerrohr PA6, schwarz, Ø=19,5 mm, Länge 140 | 270 | 400
mm
Filterelement Edelstahl
Drahtgeflecht
Umgebungsbedingung -20..+70 °C, max. 85% rH nicht
dauerhaft kondensierend
Lieferumfang inkl.
Montageflansch
Hinweise zusätzlicher passiver Temperatursensor möglich
(Typ VVS/AAS)
Der Kanalfühler misst die relative und absolute Feuchte, sowie Enthalpie,
Taupunkt und Temperatur in Heizungs-, Lüftungs- und Klimaanlagen, auch in
Reinraumtechnik. Die Optionen mit Relais-Ausgang für einen 2-Punktregler oder
ein 2-stufiger 2-Punktregler und LCD mit Farbwechsel erlauben eine Vielzahl von
Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die Thermokon
USEapp individuell konfiguriert werden. Die Genauigkeit des Feuchtesensors
beträgt 2%. Werkzeugloses Öffnen, Schließen und Verkabeln sowie entnehmbare
Kabeleinführungen gewährleisten eine einfache, schnelle und bequeme
Montage.
