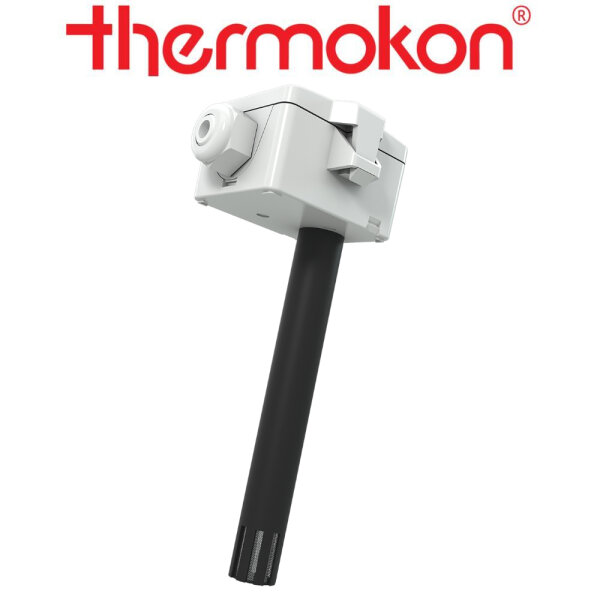

thermokon FTK+ 140 RS485 BACnet (MS/TP) inkl. MF20
Kanalfühler Feuchte + Temperatur - RS485 BACnet (MS/TP)
Technische Daten
Messgrößen Feuchte, Temperatur, Ausgang Feuchte
konfigurierbar
Ausgang Spannung 2x 0..10 V oder 0..5 V (einstellbar über
Jumper; live-zero-Konfiguration über App oder uConfig), min. Last 10
kO
Ausgang Strom AA: 2x 4..20 mA, max. Bürde 500 O
Ausgang
Schaltkontakt Relais: 2x Schließerkontakt NO potentialfrei für 24 V ~ oder
24 V = / 3 A, optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT
(free topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29
V ~ SELV, AA: 15..35 V = SELV
Leistungsaufnahme max. 2,5 W (24 V =) |
4,3 VA (24 V ~)
Messbereich Temperatur -40..+60 °C | 0..+50 °C |
-20..+80 °C | -15..+35 °C, am Messumformer einstellbar, Standardeinstellung:
-20..+80 °C
Messbereich Feuchte 0..100% rH ohne Betauung, Enthalpie:
0..85 KJ/kg, absolute Feuchte: 0..50 | 0..80 g/m³, Taupunkt: 0..+50 | -20..+80
°C, am Messumformer einstellbar, optional parametrierbar über App oder
uConfig
Genauigkeit Temperatur ±0,3 K (typ. bei 21 °C im
Standardmessbereich), passiv: abhängig vom verwendeten Sensor
Genauigkeit
Feuchte ±2% zwischen 10..90% rH (typ. bei 21
°C)
Strömungsgeschwindigkeit max. 12 m/s
Anzeige LCD 29x35 mm
mit RGB-Hintergrundbeleuchtung, optional
Gehäuse USE-M-Gehäuse, PC,
reinweiß, LCD: Deckel PC, transparent, mit entnehmbarer
Kabeleinführung
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5 mm²
Fühlerrohr PA6,
schwarz, Ø=19,5 mm, Länge 140 | 270 | 400 mm
Filterelement Edelstahl
Drahtgeflecht
Umgebungsbedingung -20..+70 °C, max. 85% rH nicht
dauerhaft kondensierend
Lieferumfang inkl. Montageflansch
Der Kanalfühler misst die relative und absolute Feuchte, sowie Enthalpie,
Taupunkt und Temperatur in Heizungs-, Lüftungs- und Klimaanlagen, auch in
Reinraumtechnik. Die Optionen mit Relais-Ausgang für einen 2-Punktregler oder
ein 2-stufiger 2-Punktregler und LCD mit Farbwechsel erlauben eine Vielzahl von
Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die Thermokon
USEapp individuell konfiguriert werden. Die Genauigkeit des Feuchtesensors
beträgt 2%. Werkzeugloses Öffnen, Schließen und Verkabeln sowie entnehmbare
Kabeleinführungen gewährleisten eine einfache, schnelle und bequeme
Montage.
