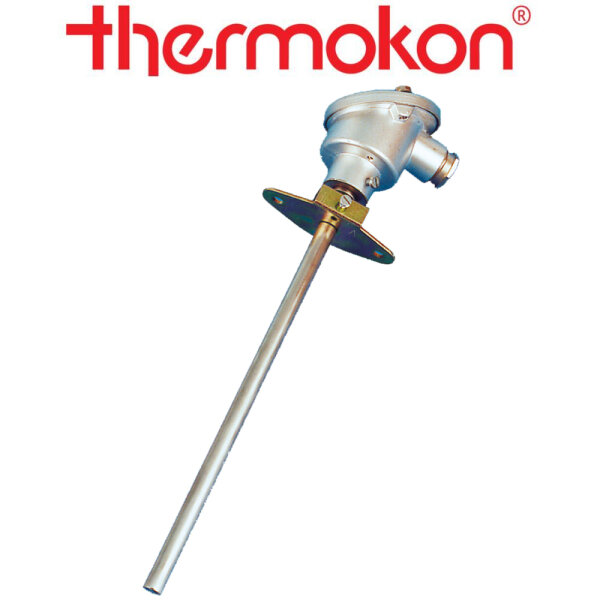

thermokon RG03 TRV6 Kanal-/Tauchfühler
Kanal-/Tauchfühler 0..+ 400 °C - aktiv 0..10 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V, min.
Last 3 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500
O
Spannungsversorgung 15..24 V = (±10%)
SELV
Leistungsaufnahme TRV: max. 1 W (24 V =), TRA: max. 0,5 W (24 V
=)
Ausgangssignalbereich Temp. TRV | TRA:, Skalierung Analogausgang,
typabhängig, TRV6 | TRA6: 0..+400 °C, TRV7 | TRA7: 0..+600
°C
Temperatureinsatzbereich zulässige Arbeitstemperatur, Fühlerhülse
0..+500 °C, kurzzeitig bis zu +600 °C, Gehäuse: -35..+70 °C
Genauigkeit
Temperatur ±0,2 K ±0,1% des Messwerts (typ. bei 21 °C)
Gehäuse Form
B, Aluminium
Schutzart IP66 gemäß DIN EN
60529
Kabeleinführung M20 für Kabel mit max. Ø=8 mm
Anschluss
elektrisch Schraubklemme, max. 1,5 mm²
Hülse Edelstahl V4A, Ø=11
mm, Einbaulängen: 250 | 500 mm
Umgebungsbedingung max. 85% rH nicht
dauerhaft kondensierend
Gewicht 400 g
Lieferumfang inkl.
Montageflansch
Kanal-/Tauchfühler zur Messung speziell höherer Temperaturen in flüssigen und
gasförmigen Medien von Heizungs-, Lüftungs- und Klimaanlagen (z.B. in isolierten
Zu-/Abluftkanälen) sowie in Abgasanlagen. Ausgelegt zur Aufschaltung auf Regler-
und Anzeigesysteme.
