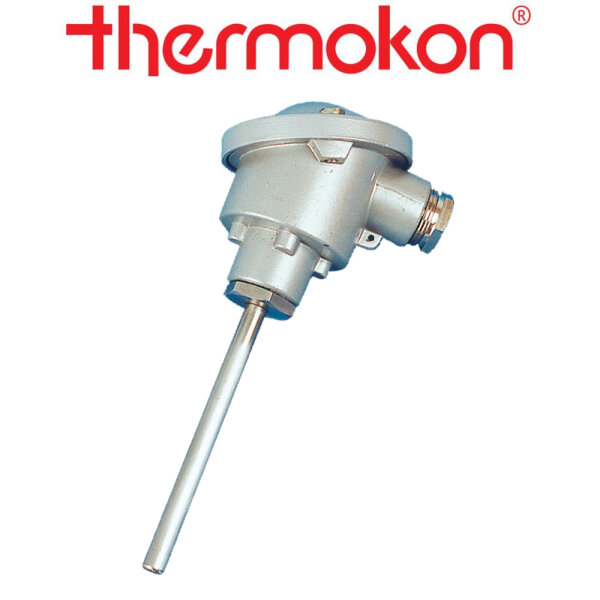

thermokon KFK03 TRV4 Kanal-/Tauchfühler aktiv
Kanal-/Tauchfühler 0..+160 °C - aktiv 0..10 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V, min.
Last 3 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500
O
Spannungsversorgung 15..24 V = (±10%)
SELV
Leistungsaufnahme TRV: max. 1 W (24 V =), TRA: max. 0,5 W (24 V
=)
Ausgangssignalbereich Temp. Skalierung Analogausgang, typabhängig,
TRV1 | TRA1: -50..+50 °C, TRV2 | TRA2: -10..+120 °C, TRV3 | TRA3: 0..+50 °C,
TRV4 | TRA4: 0..+160 °C, TRV5 | TRA5: 0..+250
°C
Temperatureinsatzbereich zulässige Arbeitstemperatur, Fühlerhülse
-50..+160 °C, optional -80..+260 °C (T260), Gehäuse: -35..+70 °C
Genauigkeit
Temperatur ±0,2 K ±0,1% des Messwerts (typ. bei 21 °C)
Gehäuse Form
B, Aluminium
Schutzart IP66 gemäß DIN EN 60529,
SI-Protection
Kabeleinführung M20 für Kabel mit max. Ø=8 mm
Anschluss
elektrisch Schraubklemme, max. 1,5 mm²
Hülse Edelstahl V4A, Ø=8 mm,
Einbaulängen: 100 | 150 | 200 | 250 mm
Umgebungsbedingung max. 85% rH
nicht dauerhaft kondensierend
Gewicht 250 g
Montage bei
Kanalfühlern mit Montageflansch MF8 (VA), bei Tauchfühlern mit Tauchhülse THVA /
THMS
Kanal-/Tauchfühler im Aluminium-Druckguss-Gehäuse zur Messung der Temperatur
in gasförmigen Medien von Heizungs-, Lüftungs- und Klimaanlagen (z.B. in
Zu-/Abluftkanälen). Ausgelegt zur Aufschaltung auf Regler- und Anzeigesysteme.
Der Fühler kann mittels Montageflansch befestigt werden. In Verbindung mit einer
Tauchhülse auch zur Messung von flüssigen Medien (z.B. in Rohrleitungssystemen)
geeignet.
