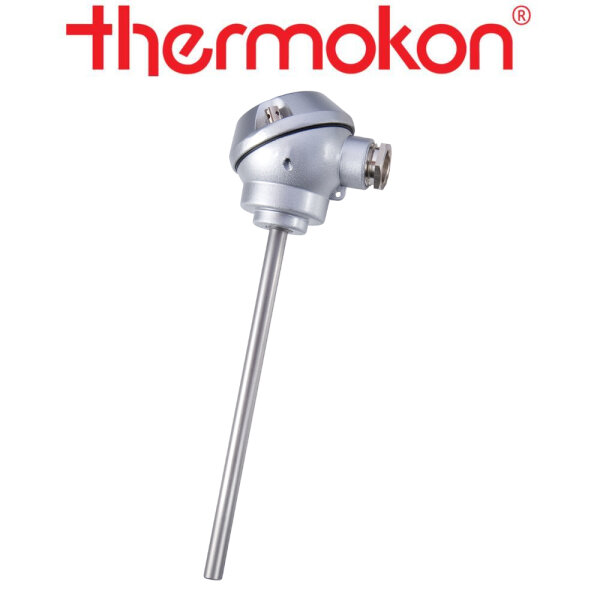

thermokon KFK01 Kanal-/Tauchfühler passiv Ni1000TK5000
Kanal-/Tauchfühler -50..+160 °C - passiv Ni1000TK5000
Technische Daten
Messgrößen Temperatur
Ausgang passiv PT100 | PT100 1/3 DIN |
PT1000 | PT1000 1/3 DIN | Ni1000 | Ni1000TK5000, NTC10k | NTC 10k Precon | NTC5k
| NTC20k | NTC1,8k, LM235Z
Messbereich Temperatur PT / Ni: -50..+160 °C
(T160), NTC / KTY: -50..+150 °C (T150), LM235Z: -50..+120 °C (T120), abhängig
vom verwendeten Sensor
Temperatureinsatzbereich zulässige
Arbeitstemperatur, passiv: abhängig vom verwendeten Sensor, Fühlerhülse
-50..+160 °C, optional -80..+260 °C (T260), Gehäuse: -35..+90 °C
Genauigkeit
Temperatur abhängig vom verwendeten Sensor, PT100 | PT1000: ±0,3 K (typ.
bei 0 °C, Kl.B), Ni1000: ±0,4 K (typ. bei 0 °C), Ni1000TK5000: ±0,4 K (typ. bei
0 °C), NTC10K: ±0,22 K (typ. bei 25 °C)
Sensor passiv: 2-Leiter
(Standard), 3-Leiter oder 4-Leiter
Gehäuse Form J,
Aluminium
Schutzart IP65 gemäß DIN EN 60529
Kabeleinführung M16
für Kabel mit max. Ø=8 mm
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Hülse Edelstahl V4A, Ø=6 mm, Einbaulängen: 50 | 100 | 150 | 200 |
250 | 300 | 450 mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Montage bei Kanalfühlern mit Montageflansch MF6DS flexibel
oder MF6 (Messing), bei Tauchfühlern mit Tauchhülse THVADS /
THMSDS
Hinweise zur Montage bis +260 °C wird der Montageflansch MF6
(Messing) empfohlen
Passiver Kanal-/Tauchfühler zur Temperaturerfassung in gasförmigen Medien von
Heizungs-, Lüftungs- und Klimaanlagen (z.B. in Zu-/Abluftkanälen). Ausgelegt zur
Aufschaltung auf Regler- und Anzeigesysteme.
