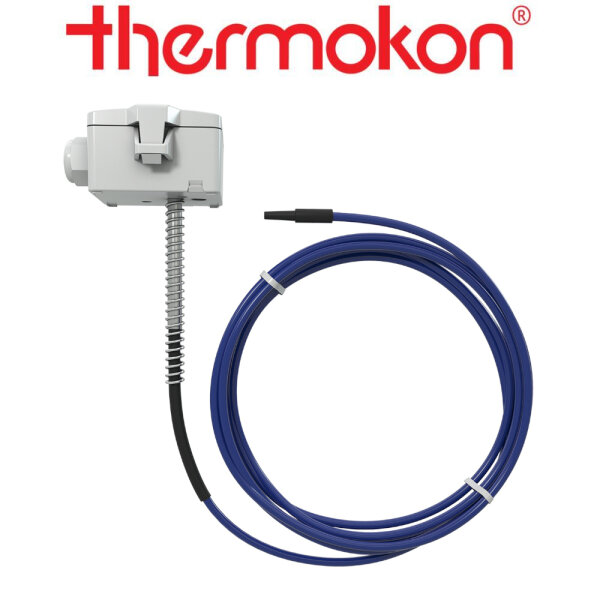

thermokon MWF+ NTC10k Precon Kanal-Mittelwertfühler passiv
Kanal-Mittelwertfühler -50..+50 °C - passiv NTC10k Precon inkl. Montagewinkel
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V, min.
Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500 O
Ausgang
passiv PT1000 | Ni1000 | Ni1000TK5000 | Ni891, NTC10k | NTC 10k Precon |
NTC20k
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%) SELV,
TRA: 15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ. 0,4 W (24 V =) |
0,8 VA (24 V ~), TRA: typ. 0,5 W (24 V =)
Messbereich Temperatur passiv:
-50..+80 °C, NTCxx: 0..+50 °C
Ausgangssignalbereich Temp. TRV | TRA:,
Skalierung Analogausgang, -20..+80 °C (Standardeinstellung), auswählbar aus 8
Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 |
0..+100 | 0..+160 | 0..+250 °C, am Messumformer
einstellbar
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerrute -50..+80 °C, Gehäuse: -35..+70 °C
Genauigkeit Temperatur ±0,5
K (typ. bei 21 °C im Standardmessbereich), passiv: ±0,4 K (typ. bei 0 °C),
NTC10k: ±0,2 K (typ. bei 25 °C)
Gehäuse USE-S-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5
mm²
Fühlerrute 3000 mm, 6000 mm
Umgebungsbedingung max. 85% rH
nicht dauerhaft kondensierend
Lieferumfang inkl. Montageflansch, inkl.
Montagewinkel-Set
Kanal-Mittelwertfühler zur Erfassung der Durchschnittstemperatur bei
Temperaturschichtungen in gasförmigen Medien. Die Temperatur wird gleichmäßig
über die gesamte Fühlerrute erfasst (bei NTC punktuell). Eine integrierte
Knickschutzfeder sorgt für eine sichere Montage. Montagewinkel zur
unkomplizierten Kanalmontage sind im Lieferumfang enthalten. Die Optionen mit
Relais-Ausgang für einen 2-Punktregler oder ein 2-stufiger 2-Punktregler und LCD
mit Farbwechsel erlauben eine Vielzahl von Anwendungsmöglichkeiten. Je nach
Modell kann der Fühler über die Thermokon USEapp individuell konfiguriert
werden. Werkzeugloses Öffnen, Schließen und Verkabeln sowie entnehmbare
Kabeleinführungen gewährleisten eine einfache, schnelle und bequeme
Montage.
