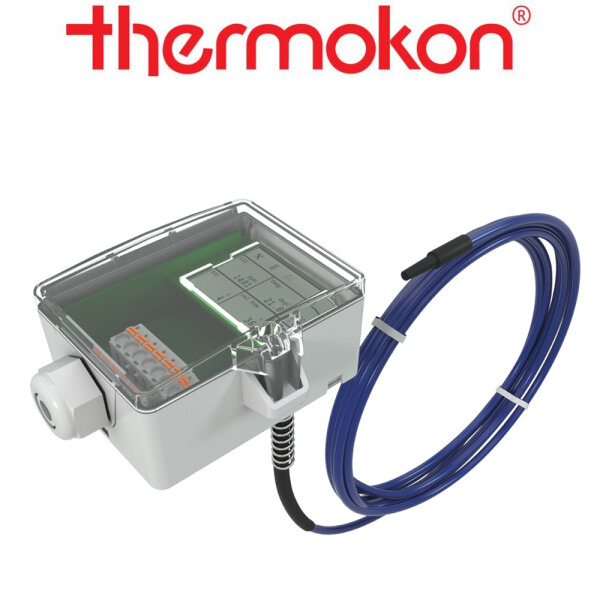

thermokon MWF+ LCD TRV MultiRange Kanal-Mittelwertfühler
aktiv
Kanal-Mittelwertfühler -50..+80 °C - aktiv 0..10 V + LCD inkl. Montagewinkel
Technische Daten
Messgrößen Temperatur
Ausgang Spannung 0..10 V oder 0..5 V
(einstellbar über Jumper; live-zero-Konfiguration über App oder uConfig), min.
Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500 O
Ausgang
Schaltkontakt Relais: 2x Schließerkontakt NO potentialfrei für 24 V ~ oder
24 V = / 3 A, optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT
(free topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29
V ~ SELV, A: 15..35 V = SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3
VA (24 V ~)
Ausgangssignalbereich Temp. Skalierung Analogausgang,
-20..+80 °C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50
| -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C,
optional parametrierbar über App oder
uConfig
Temperatureinsatzbereich zulässige Arbeitstemperatur, Fühlerrute
-50..+80 °C, Gehäuse: -35..+70 °C, LCD: -20..+70 °C
Genauigkeit
Temperatur ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Anzeige LCD 29x35 mm mit
RGB-Hintergrundbeleuchtung, optional
Gehäuse USE-M-Gehäuse, PC,
reinweiß, LCD: Deckel PC, transparent
Schutzart IP65 gemäß DIN EN
60529
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5 mm²
Fühlerrute 3000 mm,
6000 mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Lieferumfang inkl. Montageflansch, inkl.
Montagewinkel-Set
Kanal-Mittelwertfühler zur Erfassung der Durchschnittstemperatur bei
Temperaturschichtungen in gasförmigen Medien. Die Temperatur wird gleichmäßig
über die gesamte Fühlerrute erfasst (bei NTC punktuell). Eine integrierte
Knickschutzfeder sorgt für eine sichere Montage. Montagewinkel zur
unkomplizierten Kanalmontage sind im Lieferumfang enthalten. Die Optionen mit
Relais-Ausgang für einen 2-Punktregler oder ein 2-stufiger 2-Punktregler und LCD
mit Farbwechsel erlauben eine Vielzahl von Anwendungsmöglichkeiten. Je nach
Modell kann der Fühler über die Thermokon USEapp individuell konfiguriert
werden. Werkzeugloses Öffnen, Schließen und Verkabeln sowie entnehmbare
Kabeleinführungen gewährleisten eine einfache, schnelle und bequeme
Montage.
