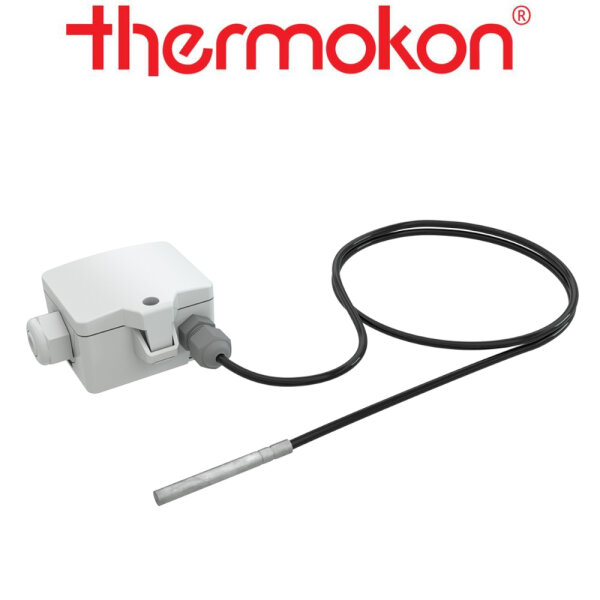

thermokon TF25 Kabelfühler aktiv
Kabelfühler -50..+180 °C - aktiv TRV 0..10 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V oder 0..5
V, min. Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500
O
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%) SELV, TRA:
15..24 V = (±10%) SELV
Leistungsaufnahme TRV: max. 0,45 W (24 V =) | 0,8
VA (24 V ~), TRA: max. 0,5 W (24 V =)
Ausgangssignalbereich Temp. TRV |
TRA:, Skalierung Analogausgang, 0..+160 °C (Standardeinstellung), auswählbar aus
8 Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 |
0..+100 | 0..+160 | 0..+250 °C, am Messumformer
einstellbar
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerhülse -50..+180 °C, optional -50..+250 °C (T250), Gehäuse: -35..+70
°C
Genauigkeit Temperatur ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Gehäuse USE-S-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN 60529, SI-Protection, 16-fach
segmentverformt, Rolliert: IP67 gemäß DIN EN 60529, mit SI-Protection, Gehäuse:
IP65 gemäß DIN EN 60529
Kabeleinführung Flextherm M20 für Kabel mit
Ø=4,5..9 mm, entnehmbar
Anschluss elektrisch abnehmbare Steckklemme,
max. 2,5 mm²
Hülse Edelstahl V4A, Ø=6 mm, Einbaulängen: 50 | 100 | 150 |
200 | 250 mm, Hülse 6x50 mit T100: 16-fach segmentverformt; IP67
rollierverformt, Spannfeder (optional)
Umgebungsbedingung max. 85% rH
nicht dauerhaft kondensierend
Gewicht 140 g
Lieferumfang inkl.
Montagesockel USE-S-Gehäuse reinweiß
Hinweise weitere
Sensorleitungslängen auf Anfrage, PE-Leitung (wasserabweisend) verfügbar (bitte
anfragen)
Kabelfühler zur Temperaturmessung in gasförmigen Medien von Heizungs-,
Lüftungs-, Kälte- und Klimaanlagen sowie zum Einsatz im Maschinenbau. In
Verbindung mit einer Tauchhülse auch zur Messung von flüssigen Medien geeignet.
Je nach Anwendung stehen PVC-, Silikon-, HT-Silikon- und Glasseiden-Leitungen
zur Verfügung. Werkzeugloses Öffnen, Schließen und Verkabeln sowie entnehmbare
Kabeleinführungen gewährleisten eine einfache, schnelle und bequeme
Montage.
