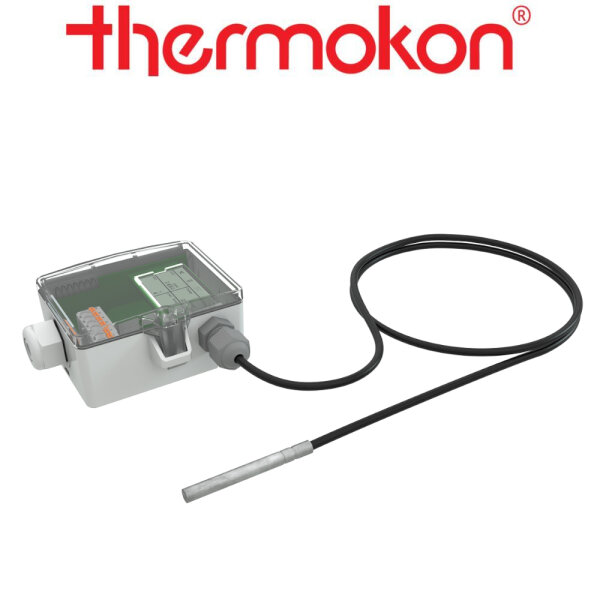

thermokon TF25 Kabelfühler aktiv
Kabelfühler -50..+160 °C - aktiv TRV 0..10 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung 0..10 V oder 0..5 V
(einstellbar über Jumper; live-zero-Konfiguration über App oder uConfig), min.
Last 5 kO
Spannungsversorgung 15..35 V = oder 19..29 V ~
SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3 VA (24 V
~)
Ausgangssignalbereich Temp. Skalierung Analogausgang, -20..+80 °C
(Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50 | -20..+80
| -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, optional
parametrierbar über App oder uConfig
Temperatureinsatzbereich zulässige
Arbeitstemperatur, Fühlerhülse -50..+160 °C, optional -50..+250 °C (T250),
Gehäuse: -35..+70 °C, LCD: -20..+70 °C
Genauigkeit Temperatur ±0,5 K
(typ. bei 21 °C im Standardmessbereich)
Anzeige LCD 29x35 mm mit
RGB-Hintergrundbeleuchtung, optional, Warnhinweise bei
Messbereichsüberschreitung („OL“), defektem oder nicht angeschlossenem Sensor
(„Check Sensor“)
Gehäuse USE-M-Gehäuse, PC, reinweiß, LCD: Deckel PC,
transparent
Schutzart IP65 gemäß DIN EN 60529, SI-Protection, 16-fach
segmentverformt, Rolliert: IP67 gemäß DIN EN 60529, mit SI-Protection, Gehäuse:
IP65 gemäß DIN EN 60529
Kabeleinführung M25 mit 4-fach Kabeleinführung
für Kabel mit max. Ø=7 mm, entnehmbar
Anschluss elektrisch abnehmbare
Steckklemme, max. 2,5 mm², BUS-Klemme: abnehmbare Steckklemme, max. 1,5
mm²
Hülse Edelstahl V4A, Ø=6 mm, Einbaulängen: 50 | 100 | 150 | 200 |
250 mm, Hülse 6x50 mit T100: 16-fach segmentverformt; IP67 rollierverformt,
Spannfeder (optional)
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Gewicht 140 g
Lieferumfang inkl. Montagesockel
USE-M-Gehäuse reinweiß
Hinweise weitere Sensorleitungslängen auf
Anfrage, PE-Leitung (wasserabweisend) verfügbar (bitte anfragen)
Kabelfühler zur Temperaturmessung in gasförmigen Medien von Heizungs-,
Lüftungs-, Kälte- und Klimaanlagen sowie zum Einsatz im Maschinenbau. In
Verbindung mit einer Tauchhülse auch zur Messung von flüssigen Medien geeignet.
Je nach Anwendung stehen PVC-, Silikon-, PTFE- und Glasseiden-Leitungen zur
Verfügung. Werkzeugloses Öffnen, Schließen und Verkabeln sowie entnehmbare
Kabeleinführungen gewährleisten eine einfache, schnelle und bequeme
Montage.
