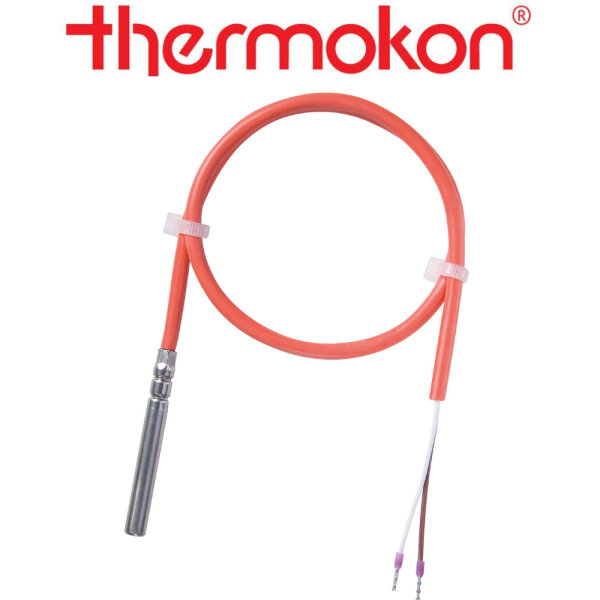

thermokon TF25 Kabelfühler passiv KTY81-122
Kabelfühler -50..+150 °C - passiv KTY81-122
Technische Daten
Messgrößen Temperatur
Ausgang passiv PT100 | PT100 1/3 DIN |
PT1000 | PT1000 1/3 DIN | Ni1000 | Ni1000TK5000, NTC10k | NTC 10k Precon | NTC5k
| NTC20k | NTC1,8k, LM235Z | DS18B20 1-wire, KTY81-110 | KTY81-121 | KTY81-122 |
KTY81-210
Messbereich Temperatur -35..+100 °C, PT / Ni: -50..180 °C |
-50..+250 °C, NTC / KTY: -50..+150 °C, PT: -50..+400
°C
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Anschlussleitung, PVC -35..+100 °C, Silikon -50..+180 °C, HT-Silikon -50..+250
°C, GI/GI-V2A: -50..+400 °C
Genauigkeit Temperatur abhängig vom
verwendeten Sensor, PT100 | PT1000: ±0,3 K (typ. bei 0 °C, Kl.B), Ni1000: ±0,4 K
(typ. bei 0 °C), Ni1000TK5000: ±0,4 K (typ. bei 0 °C), NTC10K: ±0,22 K (typ. bei
25 °C)
Sensor 2-Leiter (Standard), 3-Leiter oder 4-Leiter,
Sensorleitung: 1 | 2 | 4 | 6 m
Schutzart IP65 gemäß DIN EN 60529,
16-fach segmentverformt, Rolliert: IP67 gemäß DIN EN 60529, mit
SI-Protection
Hülse Edelstahl V4A, Ø=6 mm, Einbaulängen: 50 | 100 | 150
| 200 | 250 mm, Hülse 6x50 mit T100: 16-fach segmentverformt; IP67
rollierverformt, Spannfeder (optional)
Gewicht 45
g
Hinweise Kabelenden standardmäßig mit Aderend-Hülsen, weitere Sensoren
und Kabellängen auf Anfrage, PE-Leitung (wasserabweisend) verfügbar (bitte
anfragen)
Kabelfühler zur Temperaturmessung in gasförmigen Medien von Heizungs-,
Lüftungs-, Kälte- und Klimaanlagen sowie zum Einsatz im Maschinenbau. In
Verbindung mit einer Tauchhülse auch zur Messung von flüssigen Medien geeignet.
Je nach Anwendung stehen PVC-, Silikon-, HT-Silikon- und Glasseiden-Leitungen
zur Verfügung.
