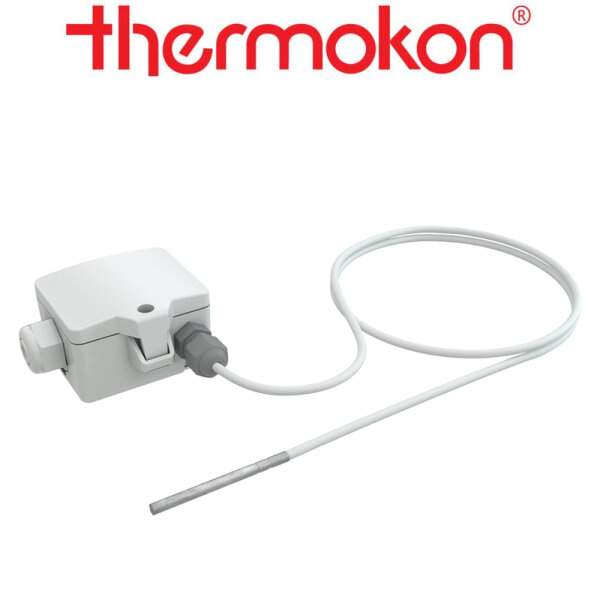

thermokon TF14 Kabelfühler aktiv
Kabelfühler -50..+180 °C - aktiv TRV 4..20 mA
Technische Daten
Messgrößen Temperatur
Ausgang Spannung TRV: 1x 0..10 V oder 0..5
V, min. Last 5 kO
Ausgang Strom TRA: 1x 4..20 mA, max. Bürde 500
O
Spannungsversorgung TRV: 15..24 V = (±10%) oder 24 V ~ (±10%) SELV,
TRA: 15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ. 0,4 W (24 V =) |
0,8 VA (24 V ~), TRA: typ. 0,5 W (24 V =)
Ausgangssignalbereich
Temp. Skalierung Analogausgang, 0..+160 °C (Standardeinstellung),
auswählbar aus 8 Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120
| 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, am Messumformer
einstellbar
Temperatureinsatzbereich Fühlerhülse -50..+180 °C, optional
-50..+250 °C (T250), Gehäuse: -35..+70 °C
Genauigkeit Temperatur ±0,5 K
(typ. bei 21 °C im Standardmessbereich)
Gehäuse USE-S-Gehäuse, PC,
reinweiß
Schutzart IP65 gemäß DIN EN 60529, SI-Protection, 16-fach
segmentverformt, Rolliert: IP67 gemäß DIN EN 60529, mit SI-Protection, Gehäuse
(aktiv): IP65 gemäß DIN EN 60529
Kabeleinführung Flextherm M20 für Kabel
mit Ø=4,5..9 mm, entnehmbar
Anschluss elektrisch abnehmbare Steckklemme,
max. 2,5 mm²
Hülse Edelstahl V4A, Ø=4 mm, Einbaulängen: 50 | 100 | 150 |
200 | 400 mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend, mit Anschlussleitung, PVC -35..+100 °C, Silikon -50..+180 °C,
PTFE -50..+250 °C
Lieferumfang inkl. Montagesockel USE-S-Gehäuse
reinweiß
Hinweise weitere Einbaulängen auf Anfrage
Kabelfühler zur Temperaturmessung in gasförmigen Medien von Heizungs-,
Lüftungs-, Kälte- und Klimaanlagen. Je nach Anwendung stehen PVC-, Silikon- und
PTFE-Leitungen zur Verfügung. Werkzeugloses Öffnen, Schließen und Verkabeln
sowie entnehmbare Kabeleinführungen gewährleisten eine einfache, schnelle und
bequeme Montage.
