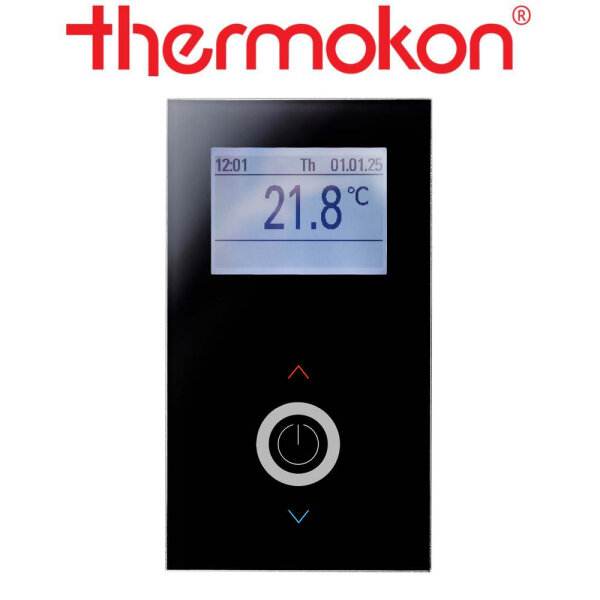

thermokon JOY SR HC 3AO RS485 Modbus schwarz 24 V
Funk-Raum-Regler Heizen/Kühlen - RS485 Modbus 24 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung Typen AO2DO: 0..10 V =
(Ansteuerung 6-Wege-Ventil), Typen 3AO: 3x 0..10 V = (Ansteuerung 6-Wege-Ventil,
Heizen & Kühlen)
Ausgang Schaltkontakt Typen AO2DO: 2x
Schließerkontakt (1x Heizen, 1x Kühlen)
Netzwerktechnologie RS485
Modbus
Funktechnologie EnOcean (IEC 14543-3-10)
Frequenz 868
MHz
Spannungsversorgung Typen 3AO: 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV, 85..260 V ~
Leistungsaufnahme max. 2 VA
Messbereich
Temperatur 0..+50 °C
Genauigkeit Temperatur ±1 K (typ. bei 21
°C)
Eingänge 1x Eingang für potentialfreien Kontakt, 1x Eingang für
NTC10k oder potentialfreien Kontakt
Bedienfunktionen Sollwertverstellung
0..50 °C
Funktionen integrierter PI- und Zweipunkt-/Dreipunktregler,
MSG-Server für 2. Zone
Anzeige LCD 60x44 mm, 240x160 px,
Hintergrundbeleuchtung kaltweiß
Gehäuse PC, reinweiß, schwarz,
Glas
Schutzart IP30 gemäß DIN EN 60529
Anschluss
elektrisch Schraubklemme, max. 1,5 mm², Eingänge: Schraubklemme, max. 1,0
mm²
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht
kondensierend
Montage Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe
mind. 45 mm)
Der 24 V versorgte Typ 3AO verfügt über drei 0..10 V Ausgänge zur Ansteuerung
von Heiz-/Kühlventilen oder einem 6-Wege-Ventil. Der 230 V versorgte Typ AO2DO
steuert über Relais funktionsgleich das 230 V-Heiz- und Kühlventil als 2-Punkt
oder thermische 230 V-Stellantriebe über PWM an. Der analoge Ausgang dient auch
bei diesem Typ der Ansteuerung eines 6-Wege-Ventils. 2 konfigurierbare Eingänge
können als Sensoreingang, Raumbelegung oder zur Energiesperre verwendet werden.
Neben drahtgebundenen Ventilantrieben und Sensoren können Sensoren und Aktoren
auch per Funk angesteuert werden. Zudem können alternativ zu leitungsgebundenen
Sensoren ein externer Funktemperaturfühler, Funkbewegungsmelder, ein
Funktemperaturfühler für Changeover-Funktion sowie Funk-Fensterkontakte/-griffe
eingelernt werden. Das Übersteuern per Funk ist mittels übergeordnetem
Controller-Profil und leitungsgebunden über Modbus möglich. Funk- und
leitungsgebundene Sensorik und Aktorik werden identisch verarbeitet und können
beliebig gemischt eingesetzt werden. Somit wird eine individuelle und
energieeffiziente Raumklimatisierung gewährleistet. Das Gerät (Front aus Glas in
weiß oder schwarz) besitzt ein monochromes Display sowie touch-sensitive
Bedientasten. Es verfügt über eine Zeitsteuerung mit drei Zeitkanälen zu jeweils
vier Zeitabschnitten. Die Montage erfolgt auf einer Unterputzdose. Für
Hotelanwendungen bietet das Gerät die Möglichkeit einer zusätzlichen Zone
(Badezimmerheizung) in Verbindung mit Raumtemperatursensor und Funk-Stellantrieb
SAB+/SAB05.
