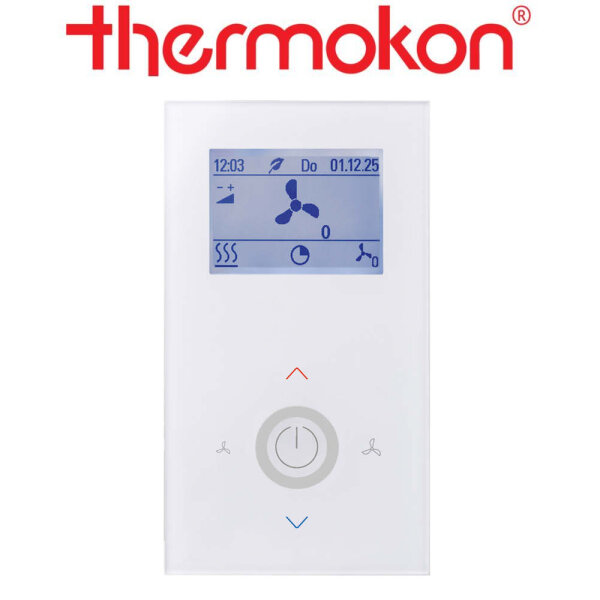

thermokon JOY SR Fancoil EC 3AO RS485 Modbus weiß 24 V
Funk-Fancoil-Regler Temperatur - RS485 Modbus 24 V
Technische Daten
Messgrößen Temperatur
Ausgang Spannung 3x 0..10 V = (Ansteuerung
EC-Lüfter, Heizen & Kühlen oder Ansteuerung
6-Wege-Ventil)
Netzwerktechnologie RS485
Modbus
Funktechnologie EnOcean (IEC 14543-3-10)
Frequenz 868
MHz
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~ (±10%)
SELV
Leistungsaufnahme max. 2 VA
Messbereich Temperatur 0..+50
°C
Genauigkeit Temperatur ±1 K (typ. bei 21 °C)
Eingänge 1x
Eingang für potentialfreien Kontakt, 1x Eingang für NTC10k oder potentialfreien
Kontakt
Bedienfunktionen Sollwertverstellung 0..50
°C
Funktionen integrierter PI-Regler, MSG-Server für 2.
Zone
Anzeige LCD 60x44 mm, 240x160 px, Hintergrundbeleuchtung
kaltweiß
Gehäuse PC, reinweiß, schwarz, Glas
Schutzart IP30
gemäß DIN EN 60529
Anschluss elektrisch Schraubklemme, max. 1,5 mm²,
Eingänge: Schraubklemme, max. 1,0 mm²
Umgebungsbedingung 0..+50 °C, max.
85% rH nicht kondensierend
Montage Unterputz in Standard UP-Dose (Ø=60
mm, Tiefe mind. 45 mm)
Der Fancoil-Regler mit Funkempfänger im hochwertigen
Design dient zur individuellen Temperaturregelung und Ansteuerung von
Gebläsekonvektoren in Hotels, Büro- und Wohnräumen. Das Gerät ist für Vier- oder
Zwei-Rohrsysteme mit Changeover ausgelegt. 2 konfigurierbare Eingänge können als
Sensoreingang, Raumbelegung oder zur Energiesperre verwendet werden. Neben
drahtgebundenen stetigen Ventilantrieben (auch 6-Wegeventil) und einem 0..10
V-EC-Motor können Sensoren und Aktoren auch per Funk angesteuert werden. Zudem
können alternativ zu leitungsgebundenen Sensoren ein externer
Funktemperaturfühler, Funkbewegungsmelder, ein Funktemperaturfühler für
Changeover-Funktion sowie Funk-Fensterkontakte/-griffe eingelernt werden. Das
Übersteuern per Funk ist mittels übergeordnetem Controller-Profil und
leitungsgebunden über Modbus möglich. Funk- und leitungsgebundene Sensorik und
Aktorik werden identisch verarbeitet und können beliebig gemischt eingesetzt
werden. Somit wird eine individuelle und energieeffiziente Raumklimatisierung
gewährleistet. Das Gerät (Front aus Glas in weiß oder schwarz) besitzt ein
monochromes Display sowie touch-sensitive Bedientasten. Es verfügt über eine
Zeitsteuerung mit drei Zeitkanälen zu jeweils vier Zeitabschnitten. Die Montage
erfolgt auf einer Unterputzdose. Für Hotelanwendungen bietet das Gerät die
Möglichkeit einer zusätzlichen Zone (Badezimmerheizung) in Verbindung mit
Raumtemperatursensor und Funk-Stellantrieb SAB+/SAB05.
