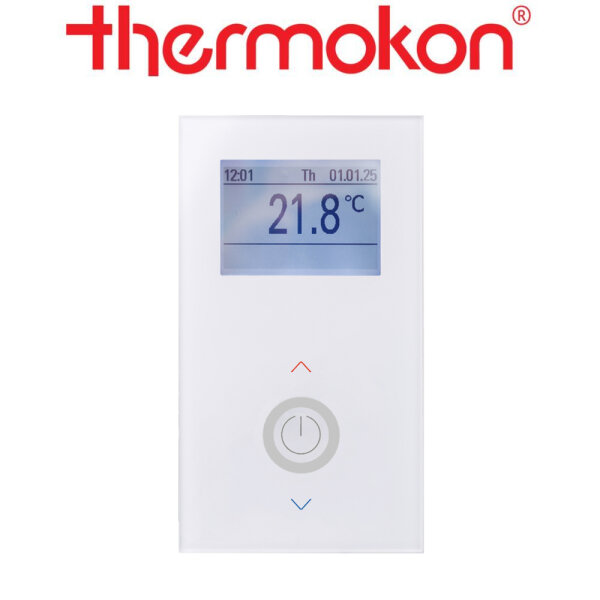

thermokon JOY HC AO2DO weiß
Raum-Regler Heizen/Kühlen - aktiv
Technische Daten
Messgrößen Temperatur
Ausgang Spannung Typen AO2DO: 0..10 V =
(Ansteuerung 6-Wege-Ventil), Typen 3AO: 3x 0..10 V = (Ansteuerung 6-Wege-Ventil,
Heizen & Kühlen)
Ausgang Schaltkontakt Typen AO2DO: 2x
Schließerkontakt (1x Heizen, 1x Kühlen)
Netzwerktechnologie RS485
Modbus
Spannungsversorgung 85..260 V ~, Typen 3AO: 15..24 V = (±10%)
oder 24 V ~ (±10%) SELV
Leistungsaufnahme max. 2 VA (260 V
~)
Messbereich Temperatur 0..+50 °C
Genauigkeit Temperatur ±1 K
(typ. bei 21 °C)
Eingänge 1x Eingang für NTC10k oder potentialfreien
Kontakt, 1x Eingang digital für potentialfreien Kontakt (nicht BUS-Varianten),
Eingang Change-Over (230 V ~), 3AO: statt Eingang Change-Over (230 V ~)
zusätzlicher Eingang digital für potentialfreien
Kontakt
Bedienfunktionen Sollwertverstellung 0..50
°C
Funktionen integrierter Zweipunkt-/Dreipunktregler, Typen 3AO:
integrierter PI-Regler
Anzeige LCD 60x44 mm, 240x160 px,
Hintergrundbeleuchtung kaltweiß
Gehäuse PC, reinweiß, schwarz,
Glas
Schutzart IP30 gemäß DIN EN 60529
Anschluss
elektrisch Schraubklemme, max. 1,5 mm², Eingänge: Schraubklemme, max. 1,0
mm²
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht
kondensierend
Gewicht 195 g
Montage Unterputz in Standard
UP-Dose (Ø=60 mm, Tiefe mind. 45 mm), Hohlwanddosen mit Haltrand Ø>70 mm
müssen durch den Wandbelag abgedeckt sein
Hinweise Das Gerät kann
komfortabel mit uConfig (kostenlos über www.thermokon.de) parametriert werden, die
Übertragung auf das Gerät erfolgt mit SD-Karte
Der Raumregler im hochwertigen Design dient zur individuellen
Temperaturregelung in Wohn-, Hotel- und Büroräumen. Die Ansteuerung der
Heiz-/Kühlventile erfolgt durch Relaiskontakte oder alternativ über 0..10
V-Signale. 6-Wege-Ventile können ebenfalls mit diesem Raumregler angesteuert
werden. Somit wird eine individuelle und energieeffiziente Temperatursteuerung
gewährleistet. Der Raumregler (verfügbar mit Glasfront weiß oder schwarz)
besitzt ein 2,5“ LCD sowie touch-sensitive Bedientasten. Es lassen sich 3
Zeitkanäle mit jeweils 4 Zeitabschnitten einstellen. Das Gerät ist konzipiert
für die Montage in eine Unterputzdose.
