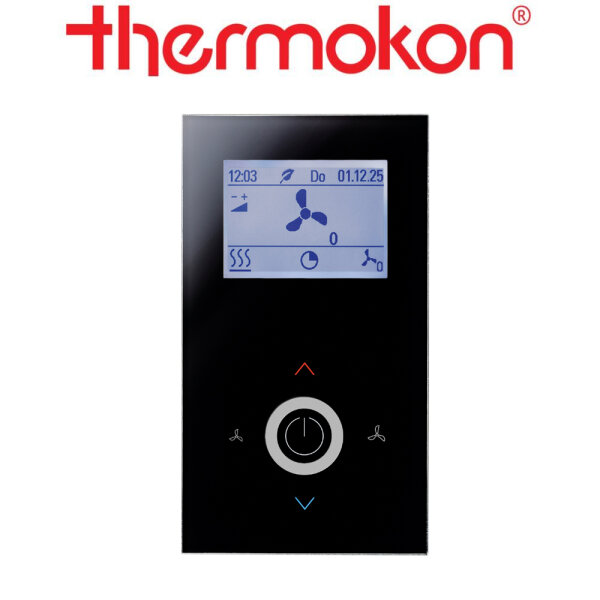

thermokon JOY Fancoil EC 3AO schwarz
Fancoil-Regler Temperatur - aktiv
Technische Daten
Messgrößen Temperatur
Ausgang Spannung Typen AO2DO: 0..10 V =
(Ansteuerung EC-Lüfter), Typen 3AO: 3x 0..10 V = (Ansteuerung EC-Lüfter, Heizen
& Kühlen oder Ansteuerung 6-Wege-Ventil)
Ausgang Schaltkontakt Typen
5DO: 5x Schließerkontakt (1x Heizen, 1x Kühlen, 3x Lüfterstufen), Typen AO2DO:
2x Schließerkontakt (1x Heizen, 1x Kühlen)
Netzwerktechnologie RS485
Modbus
Spannungsversorgung 85..260 V ~, Typen 3AO: 15..24 V = (±10%)
oder 24 V ~ (±10%) SELV
Leistungsaufnahme max. 2 VA (260 V
~)
Messbereich Temperatur 0..+50 °C
Genauigkeit Temperatur ±1 K
(typ. bei 21 °C)
Eingänge 1x Eingang für NTC10k oder potentialfreien
Kontakt, 1x Eingang digital für potentialfreien Kontakt (nicht BUS-Varianten),
Eingang Change-Over (230 V ~), 3AO: statt Eingang Change-Over (230 V ~)
zusätzlicher Eingang digital für potentialfreien
Kontakt
Bedienfunktionen Sollwertverstellung 0..50
°C
Funktionen integrierter PI- und Zweipunkt-/Dreipunktregler, Typen
3AO: integrierter PI-Regler
Anzeige LCD 60x44 mm, 240x160 px,
Hintergrundbeleuchtung kaltweiß
Gehäuse PC, reinweiß, schwarz,
Glas
Schutzart IP30 gemäß DIN EN 60529
Anschluss
elektrisch Schraubklemme, max. 1,5 mm², Eingänge: Schraubklemme, max. 1,0
mm²
Umgebungsbedingung 0..+50 °C, max. 85% rH nicht
kondensierend
Gewicht 195 g
Montage Unterputz in Standard
UP-Dose (Ø=60 mm, Tiefe mind. 45 mm), Hohlwanddosen mit Haltrand Ø>70 mm
müssen durch den Wandbelag abgedeckt sein
Hinweise Das Gerät kann
komfortabel mit uConfig (kostenlos über www.thermokon.de) parametriert werden, die
Übertragung auf das Gerät erfolgt mit SD-Karte
Der Fancoil-Regler im hochwertigen Design dient zur individuellen
Temperaturregelung in Hotels, Büro- und Wohnräumen. Er ist für
Gebläsekonvektoren mit 2- und 4-Rohrsystemen ausgelegt. Die Ansteuerung des
Lüfters kann je nach Ausführung (Typ 5DO für 3-stufigen und Typ EC für 0..10
V-Lüfter) erfolgen. Mittels Typ EC 3AO können stetige Ventilantriebe (auch
6-Wegeventil) und ein 0..10 V-EC-Motor angesteuert werden. Somit wird eine
individuelle und energieeffiziente Raumklimatisierung gewährleistet. Das Gerät
(verfügbar mit Glasfront weiß oder schwarz) besitzt ein Display sowie
touch-sensitive Bedientasten. Es lassen sich 3 Zeitkanäle mit jeweils 4
Zeitabschnitten einstellen. Das Gerät ist konzipiert für die Montage in eine
Unterputzdose.
