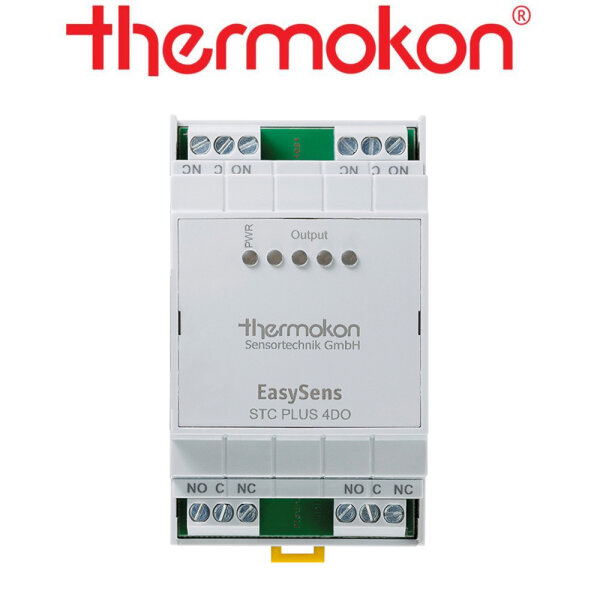

thermokon STC-PLUS 4DO Erweiterungsmodul
Technische Daten
Ausgang Schaltkontakt 8x Relais mit Wechselkontakt (potentialfrei), 230
V ~ / 6 A, 24 V = / 6 A, + 4x Relais mit Zusatzmodul STC-PLUS
4DO
Funktechnologie EnOcean (IEC 14543-3-10)
Frequenz 868 MHz,
optional:, 902 MHz
Antenne externe Sende- / Empfangsantenne mit
Magnetfuß
Datenübertragung bidirektional
Spannungsversorgung 100..240
V ~, 15..24 V = (±10%) oder 24 V ~ (±10%) SELV
Leistungsaufnahme typ.
2,0 W (24 V =) | 3,5 VA (24 V ~ / 230 V ~)
Funktionen Beleuchtung,
Jalousie/Rollläden, Heizen/Kühlen (PI), Fancoil-Regler, Heizen ON/OFF, Heizen
mit PWM-Ausgang, Heizen/Kühlen mit PWM-Ausgang, Meldekontakt, Hygrostatregelung,
Lüfterfreigabe, Schaltaktor, Multi-Aktor
Anzeige Grafikdisplay
monochrom
Gehäuse ABS, lichtgrau
Schutzart IP20 gemäß DIN EN
60529
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Umgebungsbedingung 0..+60 °C, max. 85% rH nicht
kondensierend
Montage vorbereitet zur Rastmontage auf Norm-Tragschiene
TS35 (35x7,5 mm) gemäß DIN EN 60715
Lieferumfang inkl. externer
Sende-/Empfangsantenne 2,5 m mit Magnetfuß
Hinweise Magnetische
Antennenhalterung wird empfohlen zur Verbesserung der Funkreichweite
Bidirektionaler Funk-Empfänger für Hutschienenmontage mit 8 digitalen
Ausgängen (erweiterbar auf bis zu 12 digitale Ausgänge mit Nutzung der
Erweiterung STC-PLUS 4DO) zur Auswertung von EnOcean-Funksensoren, Schaltern und
Raumbediengeräten. Je nach Typ zur Heiz-/Kühlregelung, Fan-Coil-Regelung,
Schalten von Beleuchtung, Steuern von Rollläden und Jalousien geeignet. Im
Lieferumfang ist bereits eine externe Sende-/Empfangsantenne für bestmögliche
Reichweiten enthalten.
