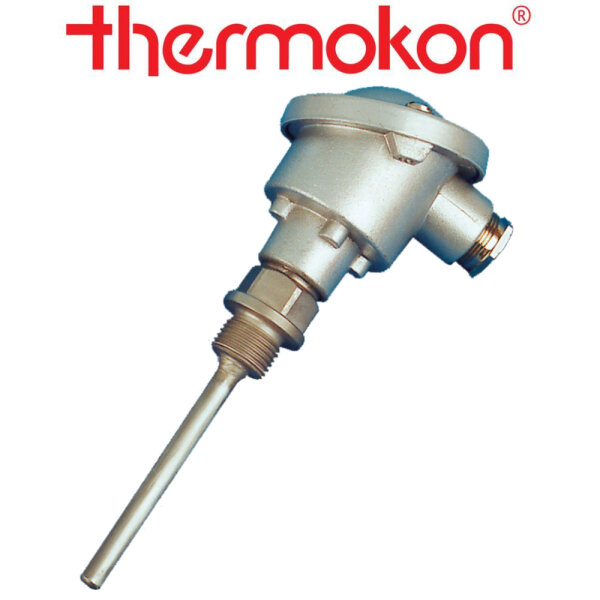

thermokon SFK03 Einschraubfühler aktiv
Einschraubfühler -0..+300 °C - aktiv 0..10 V
Technische Daten
Messgrößen Temperatur
Medium gasförmige Medien, flüssige
Medien
Ausgang Spannung TRV: 1x 0..10 V
Ausgang Strom TRA: 1x
4..20 mA
Spannungsversorgung TRV: 15..35 V = oder 15..26 V ~ SELV, TRA:
15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ. 1 W (24 V =) | 1,4 VA
(24 V ~), TRA: typ. 0,5 W (24 V =)
Ausgangssignalbereich
Temp. Skalierung Analogausgang, typabhängig, TRV1 | TRA1: -50..+50 °C, TRV2
| TRA2: -10..+120 °C, TRV3 | TRA3: 0..+50 °C, TRV4 | TRA4: 0..+160 °C, TRV5 |
TRA5: 0..+300 °C
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerhülse -50..+160 °C, optional -80..+260 °C (T260), Gehäuse: -35..+70
°C
Genauigkeit Temperatur ±0,2 K ±0,1% des Messwerts (typ. bei 21
°C)
Gehäuse Form B, Aluminium
Schutzart IP66 gemäß DIN EN 60529,
SI-Protection
Kabeleinführung M20 für Kabel mit max. Ø=8 mm
Anschluss
elektrisch Schraubklemme, max. 1,5 mm²
Halsrohr optional (Typen
SFKH03), Edelstahl V2A, Ø=15 mm, L=70 mm
Hülse Edelstahl V4A, Ø=8 mm,
Gewinde G 1/2", Einbaulängen: 100 | 150 | 200 | 250
mm
Umgebungsbedingung max. 85% rH nicht dauerhaft kondensierend
Einschraubfühler im Gehäuse Form B zur Messung der Temperatur in gasförmigen
und flüssigen Medien von Heizungs-, Lüftungs- und Klimaanlagen (z.B.
Rohrleitungen oder Wasserspeicher). Ausgelegt zur Aufschaltung auf Regler- und
Anzeigesysteme. Der Fühler kann direkt in eine Einschweißhülse (optional)
eingeschraubt werden. Die Typen SFKH03 sind durch das 70 mm Halsrohr ideal
geeignet für Anwendungen mit Isolierung oder Dämmmaterialien.
