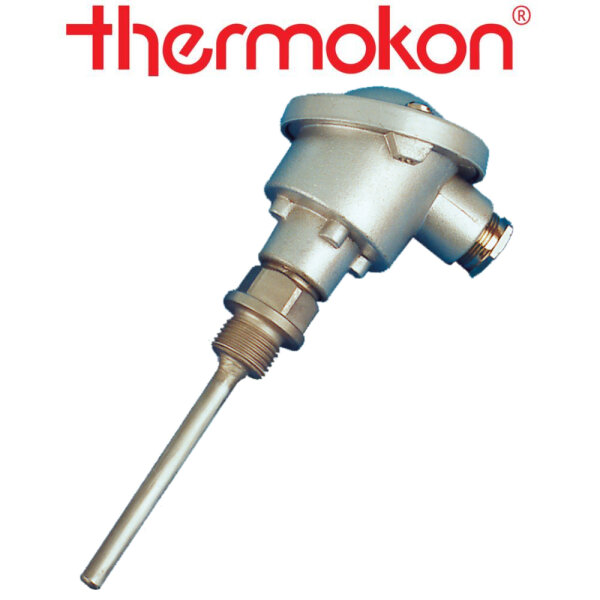

thermokon SFK03 Einschraubfühler passiv LM235Z
Einschraubfühler -50..+120 °C - passiv LM235Z
Technische Daten
Messgrößen Temperatur
Medium gasförmige Medien, flüssige
Medien
Ausgang passiv PT100 | PT100 1/3 DIN | PT1000 | PT1000 1/3 DIN |
Ni1000 | Ni1000TK5000, NTC10k | NTC 10k Precon | NTC20k | NTC1,8k,
LM235Z
Messbereich Temperatur PT / Ni: -50..+160 °C (T160), optional
-80..+260 °C (T260), NTC: -50..+150 °C (T150), LM235Z: -50..+120 °C
(T120)
Temperatureinsatzbereich zulässige Arbeitstemperatur, Fühlerhülse
-50..+160 °C, optional -80..+260 °C (T260), Gehäuse: -35..+90 °C
Genauigkeit
Temperatur abhängig vom verwendeten Sensor, PT100 | PT1000: ±0,3 K (typ.
bei 0 °C, Kl.B), Ni1000: ±0,4 K (typ. bei 0 °C), Ni1000TK5000: ±0,4 K (typ. bei
0 °C), NTC10K: ±0,22 K (typ. bei 25 °C)
Sensor 2-Leiter (Standard),
3-Leiter oder 4-Leiter
Gehäuse Form B, Aluminium
Schutzart IP66
gemäß DIN EN 60529, SI-Protection
Kabeleinführung M20 für Kabel mit max.
Ø=8 mm
Anschluss elektrisch Schraubklemme, max. 1,5
mm²
Halsrohr optional (Typen SFKH03), Edelstahl V2A, Ø=15 mm, L=70
mm
Hülse Edelstahl V4A, Ø=8 mm, Gewinde G 1/2", Einbaulängen: 100 | 150
| 200 | 250 mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Hinweise weitere Temperatursensoren auf Anfrage
Einschraubfühler im Gehäuse Form B zur Messung der Temperatur in gasförmigen
und flüssigen Medien von Heizungs-, Lüftungs- und Klimaanlagen (z.B.
Rohrleitungen oder Wasserspeicher). Ausgelegt zur Aufschaltung auf Regler- und
Anzeigesysteme. Der Fühler kann direkt in eine Einschweißhülse (optional)
eingeschraubt werden. Die Typen SFKH03 sind durch das 70 mm Halsrohr ideal
geeignet für Anwendungen mit Isolierung oder Dämmmaterialien.
