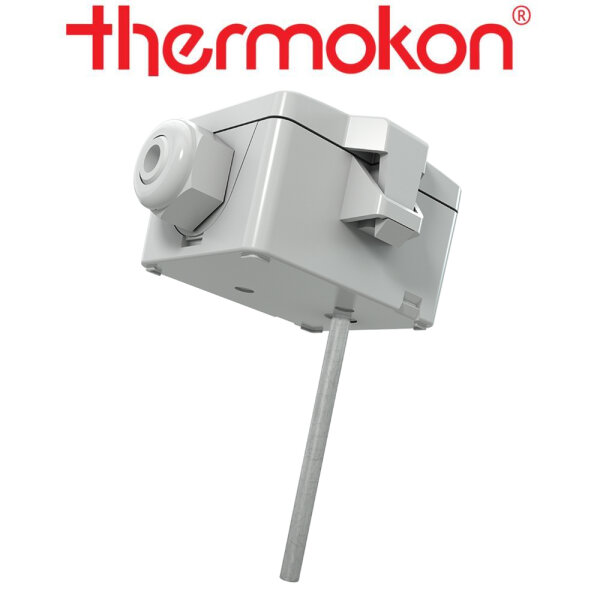

thermokon SFK02+ PT100 1/3 DIN Einschraubfühler passiv
Einschraubfühler -50..+160 °C - passiv PT100 1/3 DIN
Technische Daten
Messgrößen Temperatur
Medium gasförmige Medien, flüssige
Medien
Ausgang Spannung TRV: 1x 0..10 V oder 0..5 V
Ausgang
Strom TRA: 1x 4..20 mA
Ausgang passiv PT100 | PT100 1/3 DIN |
PT1000 | PT1000 1/3 DIN | Ni1000 | Ni1000TK5000, NTC10k | NTC 10k Precon |
NTC20k | NTC1,8k, LM235Z
Spannungsversorgung 15..24 V = (±10%) oder 24 V
~ (±10%) SELV, TRA: 15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ.
0,4 W (24 V =) | 0,8 VA (24 V ~), TRA: max. 0,5 W (24 V =)
Messbereich
Temperatur passiv:, PT / Ni: -50..+160 °C (T160), NTC: -50..+150 °C (T150),
LM235Z: -50..+120 °C (T120)
Ausgangssignalbereich Temp. TRV | TRA:,
Skalierung Analogausgang, 0..+160 °C (Standardeinstellung), auswählbar aus 8
Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 |
0..+100 | 0..+160 | 0..+250 °C, am Messumformer
einstellbar
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerhülse -50..+160 °C, optional -80..+260 °C (T260), Gehäuse aktiv: -35..+70
°C, Gehäuse passiv: -35..+90 °C
Genauigkeit Temperatur passiv: abhängig
vom verwendeten Sensor, PT100 | PT1000: ±0,3 K (typ. bei 0 °C, Kl.B), Ni1000:
±0,4 K (typ. bei 0 °C), Ni1000TK5000: ±0,4 K (typ. bei 0 °C), NTC10K: ±0,22 K
(typ. bei 25 °C), ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Sensor passiv: 2-Leiter (Standard), 3-Leiter oder
4-Leiter
Gehäuse USE-S-Gehäuse, PC, reinweiß
Schutzart IP65
gemäß DIN EN 60529, SI-Protection
Kabeleinführung Flextherm M20 für
Kabel mit Ø=4,5..9 mm, entnehmbar
Anschluss elektrisch abnehmbare
Steckklemme, max. 2,5 mm²
Halsrohr optional (Typen SFKH02+), Edelstahl
V2A, Ø=12 mm, L=70 mm
Hülse Edelstahl V4A, Ø=8 mm, Gewinde G 1/2",
Einbaulängen: 50 | 100 | 150 | 200 | 250 | 450
mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Hinweise Typen mit LCD, Relais und BUS im Gehäuse USE-M
mit abweichenden Technischen Daten, weitere Temperatursensoren auf Anfrage
Einschraubfühler zur Messung der Temperatur in gasförmigen und flüssigen
Medien von Heizungs-, Lüftungs- und Klimaanlagen. Der Fühler kann optional
direkt in eine Einschweißhülse eingeschraubt werden. Die Typen SFKH02+ sind
durch das 70 mm Halsrohr ideal geeignet für Anwendungen mit Isolierung oder
Dämmmaterialien. Der Messeinsatz ist ohne Demontage des gesamten Fühlers
austauschbar. Die Optionen mit Relais-Ausgang für einen 2-Punktregler oder ein
2-stufiger 2-Punktregler und LCD mit Farbwechsel erlauben eine Vielzahl von
Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die Thermokon
USEapp individuell konfiguriert werden. Werkzeugloses Öffnen, Schließen und
Verkabeln sowie entnehmbare Kabeleinführungen gewährleisten eine einfache,
schnelle und bequeme Montage.
