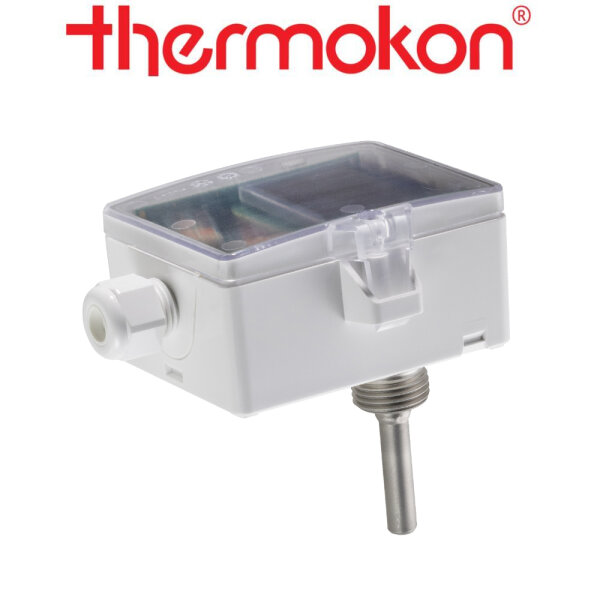

thermokon SFK02+ LCD TRV MultiRange Relais Einschraubfühler
aktiv
Einschraubfühler -50..+160 °C - aktiv 0..10 V + LCD Relais
Technische Daten
Messgrößen Temperatur
Medium gasförmige Medien, flüssige
Medien
Ausgang Spannung 0..10 V oder 0..5 V (einstellbar über Jumper;
live-zero-Konfiguration über App oder uConfig)
Ausgang Strom TRA: 1x
4..20 mA
Ausgang Schaltkontakt Relais: 2x Schließerkontakt NO
potentialfrei für 24 V ~ oder 24 V = / 3 A,
optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT (free
topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29 V ~
SELV, A: 15..35 V = SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3 VA
(24 V ~)
Ausgangssignalbereich Temp. Skalierung Analogausgang, -20..+80
°C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50 |
-20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C,
optional parametrierbar über App oder
uConfig
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerhülse -50..+160 °C, Gehäuse: -35..+70 °C, LCD: -20..+70 °C
Genauigkeit
Temperatur ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Anzeige LCD 29x35 mm mit
RGB-Hintergrundbeleuchtung, optional
Gehäuse USE-M-Gehäuse, PC,
reinweiß, LCD: Deckel PC, transparent
Schutzart IP65 gemäß DIN EN 60529,
SI-Protection
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5 mm²
Halsrohr optional
(Typen SFKH02+), Edelstahl V2A, Ø=12 mm, L=70 mm
Hülse Edelstahl V4A,
Ø=8 mm, Gewinde G 1/2", Einbaulängen: 50 | 100 | 150 | 200 | 250 | 450
mm
Umgebungsbedingung max. 85% rH nicht dauerhaft kondensierend
Einschraubfühler zur Messung der Temperatur in gasförmigen und flüssigen
Medien von Heizungs-, Lüftungs- und Klimaanlagen. Der Fühler kann optional
direkt in eine Einschweißhülse eingeschraubt werden. Die Typen SFKH02+ sind
durch das 70 mm Halsrohr ideal geeignet für Anwendungen mit Isolierung oder
Dämmmaterialien. Der Messeinsatz ist ohne Demontage des gesamten Fühlers
austauschbar. Die Optionen mit Relais-Ausgang für einen 2-Punktregler oder ein
2-stufiger 2-Punktregler und LCD mit Farbwechsel erlauben eine Vielzahl von
Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die Thermokon
USEapp individuell konfiguriert werden. Werkzeugloses Öffnen, Schließen und
Verkabeln sowie entnehmbare Kabeleinführungen gewährleisten eine einfache,
schnelle und bequeme Montage.
