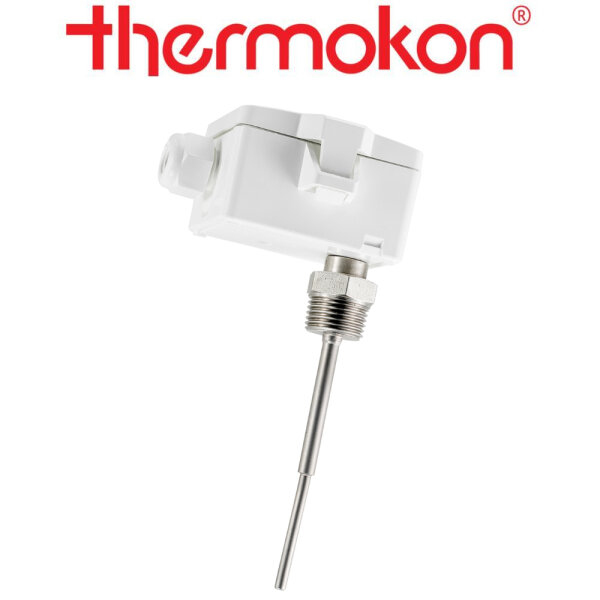

thermokon SFK02+ FR TRA MultiRange Einschraubfühler aktiv
Einschraubfühler -50..+160 °C - aktiv 4..20 mA
Technische Daten
Messgrößen Temperatur
Medium gasförmige Medien, flüssige
Medien
Ausgang Spannung TRV: 1x 0..10 V oder 0..5 V
Ausgang
Strom TRA: 1x 4..20 mA
Ausgang passiv PT100 | PT100 1/3 DIN |
PT1000 | PT1000 1/3 DIN | Ni1000 | Ni1000TK5000, NTC10k | NTC 10k Precon |
NTC20k | NTC1,8k
Spannungsversorgung 15..24 V = (±10%) oder 24 V ~
(±10%) SELV, TRA: 15..24 V = (±10%) SELV
Leistungsaufnahme TRV: typ. 0,4
W (24 V =) | 0,8 VA (24 V ~), TRA: max. 0,5 W (24 V =)
Messbereich
Temperatur passiv:, PT / Ni: -50..+160 °C (T160), NTC: -50..+150 °C
(T150)
Ausgangssignalbereich Temp. TRV | TRA:, Skalierung Analogausgang,
0..+160 °C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50
| -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, am
Messumformer einstellbar
Temperatureinsatzbereich zulässige
Arbeitstemperatur, Fühlerhülse -50..+160 °C, Gehäuse aktiv: -35..+70 °C, Gehäuse
passiv: -35..+90 °C
Genauigkeit Temperatur passiv: abhängig vom
verwendeten Sensor, PT100 | PT1000: ±0,3 K (typ. bei 0 °C, Kl.B), Ni1000: ±0,4 K
(typ. bei 0 °C), Ni1000TK5000: ±0,4 K (typ. bei 0 °C), NTC10K: ±0,22 K (typ. bei
25 °C), ±0,5 K (typ. bei 21 °C im Standardmessbereich)
Sensor passiv:
2-Leiter
Gehäuse USE-S-Gehäuse, PC, reinweiß
Schutzart IP65
gemäß DIN EN 60529, SI-Protection
Kabeleinführung Flextherm M20 für
Kabel mit Ø=4,5..9 mm, entnehmbar
Anschluss elektrisch abnehmbare
Steckklemme, max. 2,5 mm²
Hülse Edelstahl V4A, Ø=6 mm, Fühlerspitze Ø=4
mm, 50 mm: Ø=4 mm, Gewinde R 1/2", Einbaulängen: 50 | 100 | 200
mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Hinweise weitere Temperatursensoren auf Anfrage,
Mehrleiteranschluss auf Anfrage
Einschraubfühler mit verjüngter Fühlerhülse und mit austauschbarem
Messeinsatz für schnelleres Ansprechverhalten. Zur Temperaturmessung in
gasförmigen und flüssigen Medien von Heizungs-, Lüftungs- und Klimaanlagen. Die
Optionen mit Relaisausgang für einen 2-Punkt-Regler oder ein 2-stufiger
2-Punkt-Regler und LCD mit Farbwechsel erlauben eine Vielzahl von
Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die Thermokon
USEapp individuell konfiguriert werden. Werkzeugloses Öffnen, Schließen und
Verkabeln sowie entnehmbare Kabeleinführungen gewährleisten eine einfache,
schnelle und bequeme Montage.
