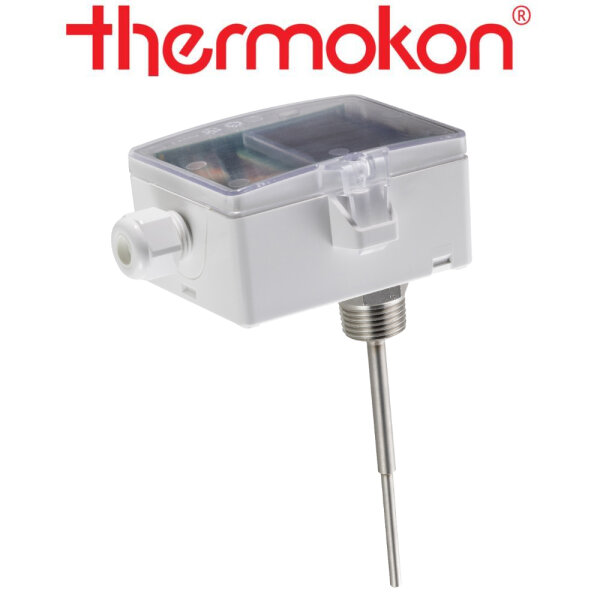

thermokon SFK02+ FR LCD TRA MultiRange Einschraubfühler
aktiv
Einschraubfühler -50..+160 °C - aktiv 4..20 mA + LCD
Technische Daten
Messgrößen Temperatur
Medium gasförmige Medien, flüssige
Medien
Ausgang Spannung 0..10 V oder 0..5 V (einstellbar über Jumper;
live-zero-Konfiguration über App oder uConfig)
Ausgang Strom TRA: 1x
4..20 mA
Ausgang Schaltkontakt Relais: 2x Schließerkontakt NO
potentialfrei für 24 V ~ oder 24 V = / 3 A,
optional
Netzwerktechnologie RS485 BACnet (MS/TP), LON FT (free
topology), RS485 Modbus
Spannungsversorgung 15..35 V = oder 19..29 V ~
SELV, A: 15..35 V = SELV
Leistungsaufnahme max. 2,5 W (24 V =) | 4,3 VA
(24 V ~)
Ausgangssignalbereich Temp. Skalierung Analogausgang, -20..+80
°C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50 |
-20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C,
optional parametrierbar über App oder
uConfig
Temperatureinsatzbereich zulässige Arbeitstemperatur,
Fühlerhülse -50..+160 °C, Gehäuse: -35..+70 °C, LCD: -20..+70 °C
Genauigkeit
Temperatur ±0,5 K (typ. bei 21 °C im
Standardmessbereich)
Anzeige LCD 29x35 mm mit
RGB-Hintergrundbeleuchtung, optional
Gehäuse USE-M-Gehäuse, PC,
reinweiß, LCD: Deckel PC, transparent
Schutzart IP65 gemäß DIN EN 60529,
SI-Protection
Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm,
Relais/BUS: M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm,
entnehmbar
Anschluss elektrisch abnehmbare Steckklemme, max. 2,5 mm²,
BUS-Klemme: abnehmbare Steckklemme, max. 1,5 mm²
Hülse Edelstahl V4A,
Ø=6 mm, Fühlerspitze Ø=4 mm, 50 mm: Ø=4 mm, Gewinde R 1/2", Einbaulängen: 50 |
100 | 200 mm
Umgebungsbedingung max. 85% rH nicht dauerhaft
kondensierend
Einschraubfühler mit verjüngter Fühlerhülse und mit austauschbarem
Messeinsatz für schnelleres Ansprechverhalten. Zur Temperaturmessung in
gasförmigen und flüssigen Medien von Heizungs-, Lüftungs- und Klimaanlagen. Die
Optionen mit Relaisausgang für einen 2-Punkt-Regler oder ein 2-stufiger
2-Punkt-Regler und LCD mit Farbwechsel erlauben eine Vielzahl von
Anwendungsmöglichkeiten. Je nach Modell kann der Fühler über die Thermokon
USEapp individuell konfiguriert werden. Werkzeugloses Öffnen, Schließen und
Verkabeln sowie entnehmbare Kabeleinführungen gewährleisten eine einfache,
schnelle und bequeme Montage.
